LCM CONDIVEION ເຊື່ອມຕໍ່ Elastomer: "ຂົວທີ່ມີຄວາມຍືດຫຍຸ່ນ" ສໍາລັບການເຊື່ອມຕໍ່ເອເລັກໂຕຣນິກ

ເສັ້ນທາງດ່ວນຂໍ້ມູນວົງຈອນທີ່ບໍ່ສາມາດເບິ່ງເຫັນໄດ້ທັນທີ (PCB) " ດ້ວຍໂຄງສ້າງທີ່ເປັນເອກະລັກສະເພາະແລະການປະຕິບັດທີ່ໂດດເດັ່ນ, ມັນເຮັດຫນ້າທີ່ເປັນເສົາຫຼັກສໍາລັບການເຊື່ອມຕໍ່ທີ່ມີຄວາມຫມັ້ນຄົງແລະມີປະສິດທິພາບໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ.

ໂຄງສ້າງທີ່ເຂັ້ມຂົ້ນ, ການສົ່ງທີ່ຫມັ້ນຄົງ

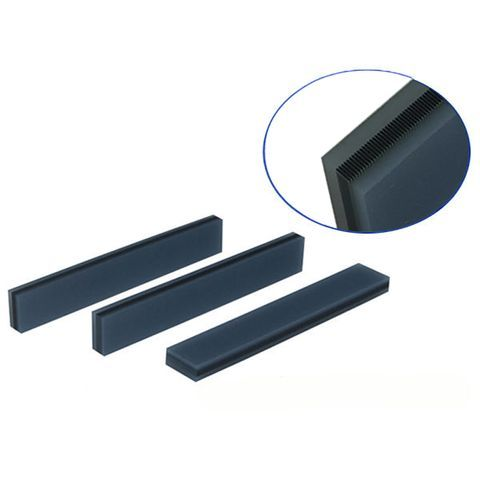

ນີ້ບໍ່ແມ່ນແຖບທໍາມະດາ. ມັນມີລັກສະນະທີ່ຊັດເຈນ, ສະລັບສັບຊ້ອນຂອງຢາງຊິລິໂຄນ Silicone ແລະການສນວນ silicone ນີ້ສ້າງຊ່ອງທາງການປະພຶດທີ່ບໍ່ມີຂະຫນາດໃຫຍ່ທີ່ບໍ່ມີຄວາມຫມາຍ (ຄ້າຍຄືກັບເສັ້ນດ່າງມ້າລາຍ). ການອອກແບບນີ້ຊ່ວຍໃຫ້ມັນສາມາດຈັດການກັບລະບົບປະຈຸບັນແລະສັນຍານໄດ້ຢ່າງສົມບູນລະຫວ່າງ LCD ແລະ PCB, ໃນຂະນະທີ່ຄວາມຕ້ານທານການສັ່ນສະເທືອນທີ່ມີການສັ່ນສະເທືອນແລະການເຊື່ອມຕໍ່ໃນໄລຍະຍາວ, ແລະມີຄວາມຫມາຍ.

ປະກອບມີປະສິດທິພາບ, ການເພີ່ມປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ

ເມື່ອປຽບທຽບກັບຕົວເຊື່ອມຕໍ່ຫຼື PIN PIN, ການປະກອບດ້ວຍການເຊື່ອມຕໍ່ Elastomer Elastomer ແມ່ນຄ້າຍຄືກັບ "ກົດປຸ່ມດຽວ" - ການຮຽກຮ້ອງໃຫ້ມີຄວາມກົດດັນທີ່ເຫມາະສົມເທົ່ານັ້ນ. ນີ້ເຮັດໃຫ້ຂະບວນການຜະລິດງ່າຍຂື້ນຢ່າງຫຼວງຫຼາຍ, ຊ່ວຍເພີ່ມປະສິດຕິພາບແບບອັດຕະໂນມັດແລະການຜະລິດ, ແລະເພີ່ມປະລິມານທີ່ເຫມາະສົມກັບການຜະລິດ.

ເງື່ອນໄຂການຄັດເລືອກທີ່ສໍາຄັນ: ຕົວກໍານົດການກໍານົດຜົນສໍາເລັດ

ເພື່ອເຮັດໃຫ້ມີການປະຕິບັດການສະແດງຂອງມັນຢ່າງເຕັມສ່ວນ, ການຄັດເລືອກທີ່ຊັດເຈນແມ່ນສໍາຄັນ:

ທັງສອງແຊ້ມວັດສະດຸ:

Silicone ແຂງ: ທາງເລືອກທີ່ມີເສດຖະກິດ. ຄວາມຍືດຍຸ່ນປານກາງ (ຄວາມແຂງ 35 ° ~ 45 °). ຮຽກຮ້ອງໃຫ້ມີຄວາມເອົາໃຈໃສ່ຕໍ່ມາດຕະການຕ້ານການຄົງທີ່ແລະການປ້ອງກັນການຜິດປົກກະຕິໃນລະຫວ່າງການຂົນສົ່ງ.

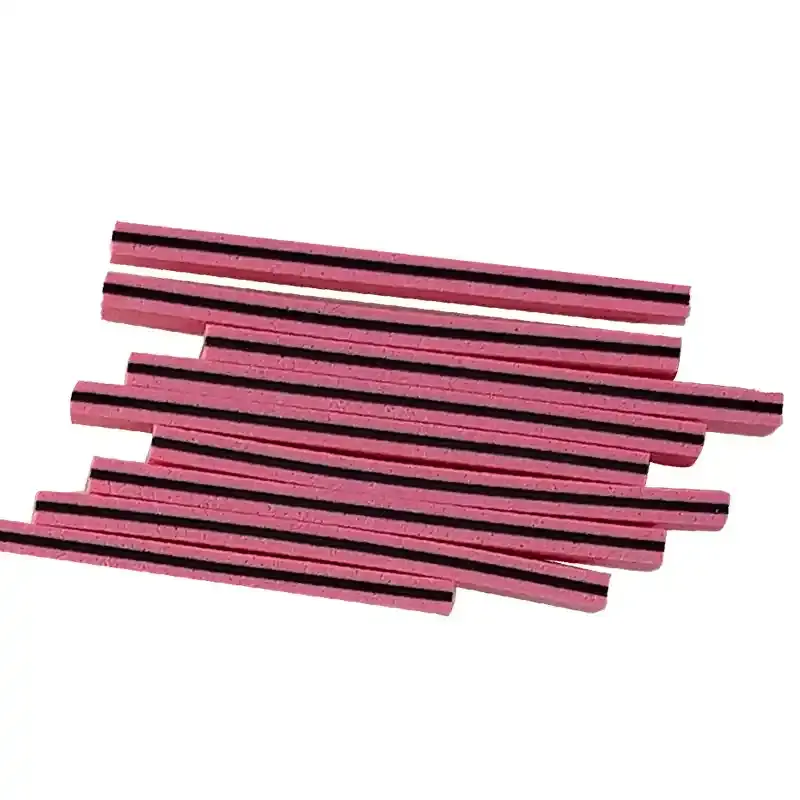

ນ້ໍາຊິລິໂຄນທີ່ແຊ່ (ຢາງໂຟມ): ອ່ອນແລະທົນທານຕໍ່ຄວາມແຂງ (ຄວາມແຂງແກ່ນ 20 ° ~ 30 °). ຄວາມຕ້ານທານຜິດປົກກະຕິທີ່ດີເລີດ. ຮຽກຮ້ອງໃຫ້ເນັ້ນຫນັກໃສ່ການປ້ອງກັນຄວາມຊຸ່ມ. (ຄວາມແຂງກະດ້າງໃນການປະຕິບັດດ້ວຍກາກບອນກາກບອນສໍາລັບທັງສອງແມ່ນ 65 ° ~ 75 °).

ຕົວກໍານົດການມິຕິແລະໄຟຟ້າ Core & Electric:

ສະຫນາມ (0.05 / 0.1 / 0.18mm): ກົດລະບຽບ Golden! ຮັບປະກັນ PCB ແຕ່ລະແຜ່ນຖືກປົກຄຸມດ້ວຍຢ່າງຫນ້ອຍ 3 ຊັ້ນທີ່ປະຕິບັດ (4-5 ຊັ້ນທີ່ແນະນໍາໃຫ້ໃຊ້ເວລາ 0.05mm pitch). ນີ້ແມ່ນພື້ນຖານສໍາລັບຄວາມສົມດຸນທາງສັນຍານ.

ຄວາມກວ້າງຂອງຊັ້ນຊັ້ນ (0.4 ~ 1.0mm): ມີຜົນກະທົບຕໍ່ຄວາມແຂງກະດ້າງແລະການອອກແບບຄວາມສູງລວມ. ກົດລະບຽບທົ່ວໄປ: ຄວາມກວ້າງຂອງຕົວເຊື່ອມຕໍ່≤2.0mmຄູ່ທີ່ມີຂະຫນາດ 0.6mm ທີ່ມີຂະຫນາດ 0.6 ມມ; ≥2.0mmຄູ່ກັບ 0.8mm.

Tilt Anclination (PROCKIONS APSOTS): ຄວບຄຸມໂດຍປົກກະຕິໃຫ້≤2°.

ຄວາມສູງ (ສໍາຄັນ!): ສູດຄິດໄລ່: ຕົວເຊື່ອມຕໍ່ລະດັບຄວາມສູງ = H × (1 + ອັດຕາສ່ວນການບີບອັດ). H ແມ່ນຊ່ອງທາງທິດສະດີລະຫວ່າງ LCD Stepts STEPALIDE ແລະ PIBB STALL ACTONS A SUMBLE (H = ຄວາມສູງຂອງກອບໂລຫະ - ຄວາມຫນາຂອງກະດູກສັນຫຼັງ.

ອັດຕາສ່ວນການບີບອັດ (Lifeline!): ຮັກສາຢ່າງເຂັ້ມງວດ 10% ~ 15%! ຕ່ໍາກວ່າ 10% ມີຄວາມສ່ຽງຕໍ່ການຕິດຕໍ່ທີ່ບໍ່ດີແລະຄວາມຂັດແຍ້ງທີ່ບໍ່ຫມັ້ນຄົງ; ສູງກວ່າ 15% ສາມາດທໍາລາຍຕົວເຊື່ອມຕໍ່ຫຼື warp the pcb, ເຊິ່ງກໍ່ໃຫ້ເກີດຄວາມລົ້ມເຫຼວຫຼືຄວາມເສຍຫາຍສະພາ.

ການປະຕິບັດດ້ານໄຟຟ້າ: ການຕ້ານໄຟຟ້າທີ່ມີຄວາມສາມາດໃນຊັ້ນຕໍ່າທີ່ສຸດ (ເຊັ່ນ: ແຕ່ປະເພດ≤1.1≤1.1

ສະຫມັກກ້ວາງ, ມີຢູ່ໃນປະເທດທີ່ມີຊື່ສຽງ

ຈາກເຄື່ອງຄິດໄລ່ລຸມ, ສະຫຼາດແມັດ, ຕິດຕາມກວດກາດ້ານການແພດ, ມີຂະຫນາດຄວບຄຸມອຸດສາຫະກໍາ, ແລະການປະກອບແບບງ່າຍດາຍ, ເຮັດໃຫ້ມີແສງສະແດງໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ນັບບໍ່ຖ້ວນ.

ສະຫຼຸບ

ເສັ້ນ Zebra ຂະຫນາດນ້ອຍມີການເຊື່ອມຕໍ່ທີ່ສໍາຄັນ. ເຂົ້າໃຈຄຸນລັກສະນະດ້ານວັດຖຸຂອງຕົນແລະຄວບຄຸມກົດລະບຽບທີ່ແນ່ນອນ (ໂດຍສະເພາະແມ່ນກົດລະບຽບການຄຸ້ມຄອງ, ການຄິດໄລ່ອັດຕາສ່ວນການຄິດໄລ່, ແລະການດໍາເນີນງານທີ່ມີຄວາມຫມັ້ນຄົງຂອງອຸປະກອນເອເລັກໂຕຣນິກ. ເລືອກວິທີແກ້ໄຂ elastomer ທີ່ມີມືອາຊີບແລະເຊື່ອຖືໄດ້ໃນການແກ້ໄຂບັນຫາຄວາມຫມັ້ນຄົງຂອງທ່ານຢ່າງແນ່ນອນ!
