Bezel: ການວິເຄາະອົງປະກອບໂຄງສ້າງພື້ນຖານໃນ LCD Modules

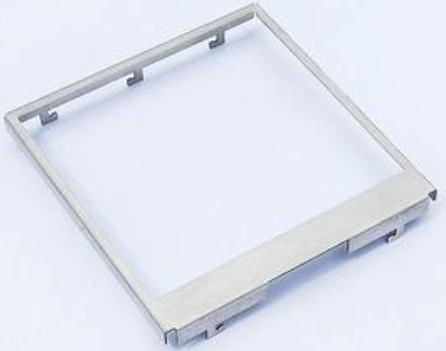

  ໂມດູນ LCD (LCM) ແມ່ນຜະລິດຕະພັນທີ່ປະສົມປະສານທີ່ເຮັດໃຫ້ມີການສະແດງຫນ້າທີ່ສະແດງອອກເປັນໂມດູນແບບສະແຕນ. ໂດຍປົກກະຕິແລ້ວມັນປະກອບດ້ວຍຫນ້າຈໍ LCD, Circitry Records PCB, ຫນ່ວຍໄຟຟ້າ, ສ່ວນປະກອບຂອງໂຄງສ້າງແລະສ່ວນປະກອບທີ່ຈໍາເປັນ. ໃນຂະນະທີ່ຜູ້ຜະລິດຈໍສະແດງຜົນ LCD, ເມື່ອພວກເຮົາອອກແບບແລະຜະລິດຈໍ LCD ມາດຕະຖານແລະປັບປຸງໃຫມ່, ແຕ່ລະສ່ວນປະກອບແມ່ນຖືກຄັດເລືອກແລະປັບປຸງໂດຍອີງໃສ່ຫນ້າທີ່ສະເພາະຂອງມັນ. The Bezel (ຍັງໄດ້ກ່າວເຖິງການກອບໂລຫະຫຼືພາສາ BEZEL) ແມ່ນອຸປະກອນເສີມພື້ນຖານຫນຶ່ງທີ່ຮັບໃຊ້ບົດບາດຂອງໂຄງສ້າງຫຼັກ.

I. ຫນ້າທີ່ປະຖົມຂອງ bezel ໃນ lcm

ພາຍໃນໂມດູນ LCD, bezel ໄດ້ສໍາເລັດເປັນສ່ວນໃຫຍ່ຂອງສາມຫນ້າທີ່ດ້ານຮ່າງກາຍທີ່ສໍາຄັນແລ້ວ:

ສະຫນັບສະຫນູນກົນຈັກແລະການແກ້ໄຂ

Bezel ໃຫ້ກອບດ້ານນອກທີ່ເຂັ້ມງວດສໍາລັບສ່ວນປະກອບພາຍໃນທີ່ຂ້ອນຂ້າງອ່ອນນຸ້ມຂອງ LCM, ເຊັ່ນ: ແກ້ວ LCD, PCB, ແລະ Backlight. ຄວາມເຄັ່ງຄັດຂອງວັດຖຸໂລຫະທີ່ສະເຫນີໃຫ້ມີຄວາມກົດດັນຫຼືການຮັບປະກັນຄວາມກົດດັນໃນລະຫວ່າງການຂົນສົ່ງ, ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງໂຄງສ້າງໂດຍລວມ. ສໍາລັບຫນ້າຈໍ LCD ທີ່ກໍານົດເອງ, ຂະຫນາດແລະຮູບຮ່າງຂອງ Bezel ຕ້ອງມີການຈັບຄູ່ກັບການອອກແບບໂດຍລວມ.

ເຮັດໃຫ້ເກີດການຜະລິດພື້ນທີ່ແລະໄຟຟ້າ

ໃນສະຖານະການການນໍາໃຊ້ຫຼາຍສະບັບ, ໂມດູນ LCD ຕ້ອງມີພູມສັນຖານທີ່ແນ່ນອນໃຫ້ກັບການແຊກແຊງໄຟຟ້າ. ໂດຍການເຊື່ອມຕໍ່ Bezel ຢ່າງຖືກຕ້ອງກັບເສັ້ນພື້ນທີ່ຂອງລະບົບ, ຊັ້ນປ້ອງກັນທີ່ມີປະສິດຕິຜົນຖືກສ້າງຕັ້ງຂຶ້ນ. ສິ່ງນີ້ຊ່ວຍຫຼຸດຜ່ອນຜົນກະທົບຂອງການແຊກແຊງພາຍນອກໃນວົງຈອນຂັບພາຍນອກແລະສະກັດກັ້ນການຮົ່ວໄຫຼສັນຍານຂອງຕົວເອງ (EMC) ປະສິດທິພາບຂອງຜະລິດຕະພັນສຸດທ້າຍ.

ຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືຂອງການເຊື່ອມຕໍ່ໄຟຟ້າ

ໃນການອອກແບບທີ່ນໍາໃຊ້ການເຊື່ອມຕໍ່ elastomer ທີ່ດໍາເນີນການຕໍ່ໄປ ນີ້ແມ່ນກຸນແຈສໍາຄັນໃນການຮັບປະກັນການປະຕິບັດການໄຟຟ້າທີ່ຫນ້າເຊື່ອຖືແລະຄວາມຕ້ານທານຕິດຕໍ່ທີ່ຫມັ້ນຄົງລະຫວ່າງສອງພາກສ່ວນ, ສົ່ງຜົນກະທົບໂດຍກົງຂອງຜົນຜະລິດສະແດງ.

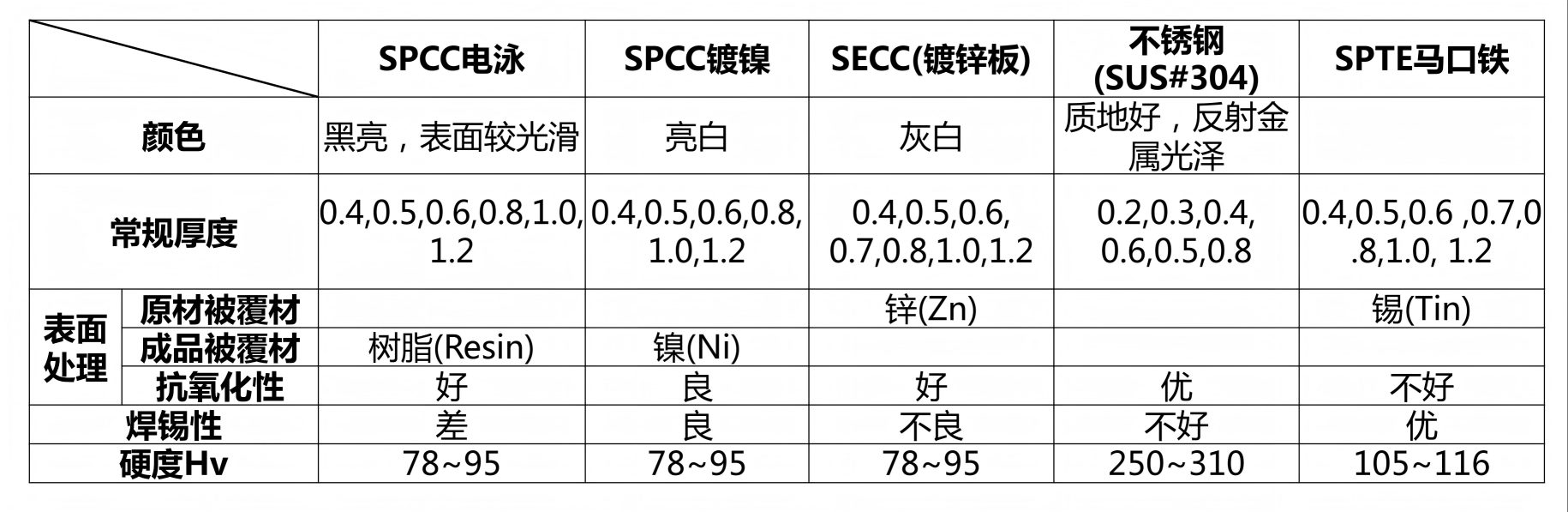

II. ການຄັດເລືອກເອກະສານຂອງ Bezel: ການດຸ່ນດ່ຽງການປະຕິບັດວິສະວະກໍາສາດ

ການປະຕິບັດ, ຄ່າໃຊ້ຈ່າຍ, ແລະຄວາມເຫມາະສົມຂອງ bezel ຂື້ນກັບວັດສະດຸພື້ນຖານແລະຫນ້າດິນຂອງມັນ. ອີງໃສ່ປະສົບການການຜະລິດທີ່ມີຢູ່

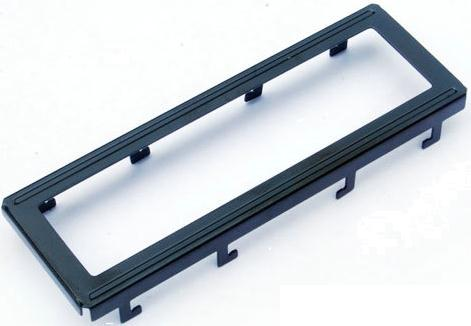

SPCC (ເຫຼັກເຢັນ, ມີເຫລັກທີ່ມີໄຟຟ້າສີດໍາ)

ຕົວເລືອກທີ່ມີປະສິດຕິຜົນແລະມີລາຄາຖືກທີ່ສຸດ. ໃຊ້ຢ່າງກວ້າງຂວາງໃນ lcms moon ທີ່ມີຄວາມລະອຽດອ່ອນແລະບາງໂມດູນ TFT ຂະຫນາດນ້ອຍ. ສໍາເລັດຮູບສີຟ້າສີດໍາສະຫນອງຄວາມຕ້ານທານ Rust ຂັ້ນພື້ນຖານແລະຮູບຊົງສີດໍາທີ່ເປັນເອກະພາບ, ແຕ່ຫນ້າດິນຂອງມັນມີຄວາມສາມາດທີ່ບໍ່ດີ.

SPCC (ກັບການວາງແຜນການນໍາ້ nickel)

ເລືອກໃນເວລາທີ່ບາງພາກສ່ວນຂອງ bezel (ເຊັ່ນ: pins mounting) ຕ້ອງໄດ້ຮັບການ soladed ໂດຍກົງກັບ PCB ຕົ້ນຕໍ. ຊັ້ນ nickel-plated ສະເຫນີຄວາມສາມາດທີ່ດີກວ່າແລະຕ້ານທານການຜຸພັງທີ່ດີກວ່າ.

Secc (ເອກະສານແນະນໍາທີ່ມີຮູບຊົງ)

ການນໍາໃຊ້ທົ່ວໄປໃນຊ່ອງສະແດງຂະຫນາດໃຫຍ່ທີ່ມີຂະຫນາດໃຫຍ່. ຊັ້ນ zinc ດ້ານເຮັດໃຫ້ມັນມີຄຸນສົມບັດຕ້ານທີ່ດີເລີດ, ເຮັດໃຫ້ມັນເຫມາະສົມກັບຜະລິດຕະພັນທີ່ຕ້ອງການຄວາມຫນ້າເຊື່ອຖືດ້ານສິ່ງແວດລ້ອມໃນໄລຍະຍາວ, ເຖິງແມ່ນວ່າພື້ນຜິວຂອງມັນກໍ່ບໍ່ເຫມາະສໍາລັບການຂາຍໂດຍກົງ.

CHP (TinkPlate)

ເລືອກໃນເວລາທີ່ການອອກແບບຮຽກຮ້ອງໃຫ້ Bezel ມີຈໍານວນ pins ທີ່ຕ້ອງການຂາຍຫຼາຍ, ແລະບ່ອນທີ່ມີປະສິດທິພາບແລະປະສິດທິພາບຮ່ວມກັນ. ມັນສະຫນອງຄວາມສາມາດທີ່ດີທີ່ສຸດ, ແຕ່ວ່າວັດສະດຸທີ່ຕົນເອງມີຄວາມຕ້ານທານໂດຍສະເລ່ຍ.

ສະແຕນເລດ (E.G. , SUS304)

ນໍາໃຊ້ໃນທົ່ງນາທີ່ມີຄວາມຕ້ອງການພິເສດ, ເຊັ່ນ: ອຸປະກອນອຸດສາຫະກໍາທາງການແພດ, ກາງແຈ້ງ. ສະຖານະການເຫຼົ່ານີ້ຕ້ອງການອຸປະກອນການທີ່ມີຄວາມຕ້ານທານ, ຄວາມເຂັ້ມແຂງ, ແລະຄວາມສະອາດ, ແຕ່ວ່າຄ່າໃຊ້ຈ່າຍກໍ່ສູງຂື້ນຢ່າງຫຼວງຫຼາຍ.

III. ລາຍລະອຽດການອອກແບບ Pragmatic

ການພິຈາລະນາວິສະວະກໍາສາດຂອງ Bezel ການອອກແບບ. ລາຍລະອຽດປົກກະຕິແມ່ນວ່າຂະຫນາດພາຍໃນຂອງ bezel ແມ່ນປົກກະຕິແລ້ວ 0.1-0,2mm ຂະຫນາດໃຫຍ່ກວ່າດ້ານນອກຂອງແກ້ວ LCD. ຊ່ອງຫວ່າງນີ້ບໍ່ແມ່ນການຕິດຕາມກວດກາ; ມັນມີຈຸດປະສົງເພື່ອຮອງຮັບການຜະລິດແລະການປະກອບຄວາມອົດທົນທີ່ຫລີກລ້ຽງບໍ່ໄດ້ແລະປ້ອງກັນບໍ່ໃຫ້ຕົວຄວບຄຸມຄວາມກົດດັນເນື່ອງຈາກການຂະຫຍາຍຕົວຂອງໂລຫະແລະແກ້ວທີ່ສາມາດນໍາໄປສູ່ການແຕກຫັກຂອງອຸນຫະພູມ.

ຫລັງຫນ້າຈໍ LCD ທີ່ກໍາຫນົດເອງແມ່ນການອອກແບບຂອງ bezel ເຊິ່ງເປັນຕົວແທນໃຫ້ແກ່ການຄ້າໃນຄວາມຕ້ອງການຂອງການນໍາໃຊ້, ການຜະລິດຄວາມແຂງແຮງ, ແລະຄ່າໃຊ້ຈ່າຍໂດຍລວມ.

ສະຫຼຸບ

ສໍາລັບຜູ້ຜະລິດຈໍສະແດງຜົນ LCD ເຊັ່ນ CNK Electronics, ການຜະລິດໂມດູນ LCD ທີ່ຫນ້າເຊື່ອຖືຫມາຍເຖິງການຄວບຄຸມທີ່ມີຄວາມເຂົ້າໃຈແລະຄວບຄຸມທີ່ຊັດເຈນກວ່າທຸກໆສ່ວນປະກອບພື້ນຖານຄືກັບ bezel. ຄຸນຄ່າຂອງ bezel ແມ່ນບໍ່ມີຢູ່ໃນແນວຄິດດ້ານເຕັກໂນໂລຢີທີ່ກ້າວຫນ້າ, ແຕ່ໃນຄວາມຫນ້າເຊື່ອຖືແລະຄວາມຫມັ້ນຄົງຂອງການຈັດຕັ້ງປະຕິບັດທີ່ເປັນປະໂຫຍດ. ມັນແມ່ນຜ່ານຄວາມເຂົ້າໃຈທີ່ແຂງແກ່ນທີ່ພວກເຮົາສາມາດຮັບປະກັນທຸກໆຫນ້າຈໍ LCD ພວກເຮົາໄດ້ສົ່ງ - ບໍ່ວ່າຈະເປັນຜະລິດຕະພັນມາດຕະຖານຫຼືບໍ່ເປັນປົກກະຕິພາຍໃນໃບສະຫມັກທີ່ມີຈຸດປະສົງ.
