ເທກໂນໂລຍີ Backlight: ອົງປະກອບຫຼັກກໍານົດການປະຕິບັດການສະແດງ LCM

  ໃນພາກສະຫນາມຂອງການສະແດງໄປເຊຍກັນຂອງແຫຼວ, Liquid Crystal Module (LCM) ແມ່ນຜະລິດຕະພັນລະດັບລະບົບປະສົມປະສານສູງ. ມັນບໍ່ແມ່ນພຽງແຕ່ຫນ້າຈໍ LCD ຕົວມັນເອງ, ແຕ່ເປັນການແກ້ໄຂທີ່ສົມບູນແບບທີ່ປະສົມປະສານຢ່າງແນ່ນອນຂອງອົງປະກອບເຊັ່ນ: ອຸປະກອນສະແດງ crystal crystal, driver ICs, PCB, ແລະ backlight ທີ່ສໍາຄັນ. ໃນຖານະເປັນຜູ້ຜະລິດຈໍ LCD ມືອາຊີບ, ພວກເຮົາເຂົ້າໃຈວ່າຄຸນນະພາບຂອງ backlight ເປັນອຸປະກອນເສີມຫຼັກກໍານົດໂດຍກົງປະສິດທິພາບສາຍຕາສຸດທ້າຍແລະຄວາມຫນ້າເຊື່ອຖືຂອງ LCM.

Backlight: "ເຄື່ອງຈັກແສງສະຫວ່າງ" ແລະມູນນິທິ Optical ຂອງ LCM

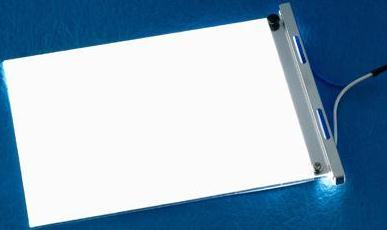

Backlight ແມ່ນລະບົບແສງທີ່ຕັ້ງຢູ່ຫລັງຈໍ LCD. ຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນການຫັນປ່ຽນຈຸດຫຼືແຫຼ່ງແສງສະຫວ່າງເສັ້ນເຂົ້າໄປໃນແຫຼ່ງແສງສະຫວ່າງພື້ນຜິວທີ່ມີຄວາມເປັນເອກະພາບສູງ. ເນື່ອງຈາກວັດສະດຸຜລຶກຂອງແຫຼວຕົວມັນເອງບໍ່ປ່ອຍແສງສະຫວ່າງ, ຈໍສະແດງຜົນຂອງມັນອີງໃສ່ການສ່ອງແສງທີ່ສະຫນອງໂດຍ backlight ສໍາລັບ modulation. ດັ່ງນັ້ນ, ຄຸນລັກສະນະທາງ optical ຂອງ backlight - ລວມທັງຄວາມສະຫວ່າງ, ຄວາມສອດຄ່ອງ, ອຸນຫະພູມສີ, ແລະການບໍລິໂພກພະລັງງານ - ເປັນພື້ນຖານສໍາລັບການປະເມີນການປະຕິບັດໂດຍລວມຂອງໂມດູນ LCD.

ການກໍ່ສ້າງທາງດ້ານວິຊາການ: ລະບົບວັດສະດຸແລະຫຼັກການພື້ນຖານຂອງ backlights

backlight ປະສິດທິພາບສູງແມ່ນການໄປເຊຍກັນຂອງວິທະຍາສາດວັດສະດຸທີ່ທັນສະໄຫມແລະ optics ຄວາມແມ່ນຍໍາ. ມັນປະກອບດ້ວຍວັດສະດຸຫຼັກເຊັ່ນ: ແຫຼ່ງແສງສະຫວ່າງ (LED/EL/CCFL), ແຜ່ນນໍາທາງແສງສະຫວ່າງ, ຊຸດຟິມ optical, ກອບໂຄງສ້າງ, ແລະແຖບແສງສະຫວ່າງ / ກະດານໂຄມໄຟ.

ແຫຼ່ງແສງສະຫວ່າງແມ່ນຕົ້ນກໍາເນີດຂອງແສງສະຫວ່າງ, ກໍານົດອຸນຫະພູມສີພື້ນຖານ, ຄວາມສະຫວ່າງ, ແລະອາຍຸຂອງ backlight.

ແຜ່ນແນະນໍາແສງສະຫວ່າງແມ່ນອົງປະກອບຫຼັກສໍາລັບການບັນລຸຄວາມສອດຄ່ອງຂອງແສງສະຫວ່າງ. ຈຸດໆທີ່ມີໂຄງສ້າງຈຸນລະພາກຢູ່ເທິງພື້ນຜິວລຸ່ມຂອງມັນ, ສ້າງຂຶ້ນໂດຍການພິມ ຫຼື ການພິມທີ່ມີຄວາມແມ່ນຍໍາ, ມີຄວາມຮັບຜິດຊອບຕໍ່ການກະແຈກກະຈາຍຈຸດ ຫຼື ເສັ້ນ光源 ເຂົ້າໄປໃນຍົນທີ່ເປັນເອກະພາບ. ໃນບັນດາເຫຼົ່ານີ້, ຈຸດ molded ຄວາມແມ່ນຍໍາໂດຍປົກກະຕິສະຫນອງປະສິດທິພາບ optical ດີກວ່າເມື່ອທຽບກັບການພິມແບບດັ້ງເດີມ.

ຊຸດຟິມ optical (ລວມທັງແຜ່ນ diffuser, ຮູບເງົາປັບປຸງຄວາມສະຫວ່າງ, ແຜ່ນສະທ້ອນແສງ, ແລະອື່ນໆ) ເຮັດຫນ້າທີ່ເປັນ "ຜູ້ຈັດການ" ຂອງເສັ້ນທາງແສງສະຫວ່າງ, ເຮັດວຽກຮ່ວມກັນເພື່ອກໍາຈັດຈຸດສະຫວ່າງ, ເພີ່ມປະສິດທິພາບຂອງແສງສະຫວ່າງດ້ານຫນ້າ, ແລະຮັບປະກັນຄວາມເປັນເອກະພາບໃນທົ່ວມຸມເບິ່ງ.

ກອບໂຄງສ້າງແລະກະດານແສງສະຫວ່າງສະຫນອງການສະຫນັບສະຫນູນກົນຈັກທີ່ຫມັ້ນຄົງແລະການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ເຊື່ອຖືໄດ້.

ການປະສົມປະສານແລະການອອກແບບຂອງວັດສະດຸເຫຼົ່ານີ້ໃຫ້ບໍລິການໂດຍກົງສອງຫຼັກການປະຕິບັດການ: Direct-Lit Backlighting ແລະ Edge-Lit Backlighting. ແສງ backlights ໂດຍກົງວາງອາເຣ LED ໂດຍກົງຢູ່ລຸ່ມແຜ່ນນໍາພາແສງສະຫວ່າງສໍາລັບການສະຫວ່າງໂດຍກົງ, ສະຫນອງຄວາມສະຫວ່າງສູງແລະທ່າແຮງທີ່ດີເລີດສໍາລັບການຄວບຄຸມການຫມຸນແສງສະຫວ່າງໃນທ້ອງຖິ່ນ. Edge-lit backlighting positions ແຖບໄຟ LED ຢູ່ດ້ານຂ້າງຂອງແຜ່ນນໍາພາແສງສະຫວ່າງ; ແສງສະຫວ່າງເຂົ້າໄປໃນຂອບແລະຖືກສະທ້ອນໄປຂ້າງຫນ້າໂດຍຈຸດພາຍໃນແຜ່ນແນະນໍາ, ເຮັດໃຫ້ມັນສໍາຄັນສໍາລັບການບັນລຸການອອກແບບທີ່ບາງທີ່ສຸດ.

ການເລືອກເສັ້ນທາງເທກໂນໂລຍີ: ການນໍາໃຊ້ທີ່ແຕກຕ່າງກັນຂອງ LED, EL, ແລະ CCFL

ເທັກໂນໂລຍີແຫຼ່ງແສງສະຫວ່າງທີ່ແຕກຕ່າງກັນໃຫ້ຄຸນລັກສະນະທີ່ແຕກຕ່າງກັບ backlights, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງຕະຫຼາດທີ່ຫຼາກຫຼາຍ:

ໄຟ LED Backlightໄດ້ກາຍເປັນກະແສຫຼັກຢ່າງແທ້ຈິງໃນແອັບພລິເຄຊັນຕ່າງໆຕັ້ງແຕ່ເຄື່ອງໃຊ້ໄຟຟ້າໄປສູ່ຈໍສະແດງຜົນອຸດສາຫະກໍາ, ຍ້ອນຄວາມສະຫວ່າງສູງ, ອາຍຸຍືນຍາວ (ຫຼາຍກວ່າ 30,000 ຊົ່ວໂມງສໍາລັບຂອບໄຟ), ການໃຊ້ພະລັງງານຕ່ໍາ, ແລະຄວາມໄດ້ປຽບຂອງປັດໃຈຮູບແບບກະທັດຮັດ.

EL (Electroluminescent) Backlighting, ດ້ວຍໂຄງສ້າງທີ່ບາງທີ່ສຸດ, ຄວາມເປັນເອກະພາບຂອງພື້ນຜິວຢ່າງແທ້ຈິງ, ແລະຄວາມຍືດຫຍຸ່ນ, ລັກສະນະທີ່ສາມາດງໍໄດ້, ຍັງຄົງເປັນສິ່ງທີ່ຂາດບໍ່ໄດ້ສໍາລັບຫນ້າຈໍ LCD ທີ່ກໍາຫນົດເອງສະເພາະແລະຄໍາຮ້ອງສະຫມັກການສະແດງທີ່ມີຄວາມຍືດຫຍຸ່ນ.

CCFL (ໂຄມໄຟໂຄມໄຟໂຄມໄຟໂຄມໄຟໂຄມໄຟເຢັນ Cathode) Backlighting, ເຖິງແມ່ນວ່າສ່ວນໃຫຍ່ແມ່ນຖືກທົດແທນໂດຍ LEDs ໃນຂົງເຂດຜູ້ບໍລິໂພກ, ຍັງຖືມູນຄ່າຄໍາຮ້ອງສະຫມັກໃນບາງພື້ນທີ່ສະແດງມືອາຊີບເນື່ອງຈາກການອີ່ມຕົວຂອງສີທີ່ດີເລີດແລະຄວາມເປັນເອກະພາບ.

ສະຫຼຸບ: ເທກໂນໂລຍີ Backlight ເປັນກຸນແຈເພື່ອຍົກສູງມູນຄ່າ LCM

  ສະຫຼຸບແລ້ວ, ແສງ backlight ແມ່ນຢູ່ໄກຈາກອົງປະກອບເຮັດໃຫ້ມີແສງງ່າຍດາຍ. ຈາກອົງປະກອບວັດສະດຸທີ່ຊັບຊ້ອນແລະຫຼັກການການເຮັດວຽກທີ່ຊັດເຈນໄປສູ່ເສັ້ນທາງເຕັກໂນໂລຢີແຫຼ່ງແສງສະຫວ່າງທີ່ມີອິດທິພົນຕໍ່ສີ, ການບໍລິໂພກພະລັງງານແລະຮູບແບບ, ທຸກໆດ້ານຂອງການອອກແບບແລະການຄັດເລືອກຂອງມັນມີສ່ວນຮ່ວມຢ່າງເລິກເຊິ່ງໃນການກໍານົດການປະຕິບັດສຸດທ້າຍຂອງໂມດູນ LCD. ສໍາລັບຜູ້ຜະລິດຈໍສະແດງຜົນ LCD ທີ່ຕ້ອງການປະສິດທິພາບຈໍສະແດງຜົນທີ່ເຫນືອກວ່າ, ຄວາມຊໍານານຢ່າງເລິກເຊິ່ງໃນເຕັກໂນໂລຢີ backlight ແມ່ນພື້ນຖານສໍາລັບການບັນລຸຄວາມແຕກຕ່າງຂອງຜະລິດຕະພັນ, ຕອບສະຫນອງຄວາມຕ້ອງການສໍາລັບຫນ້າຈໍ LCD ທີ່ກໍາຫນົດເອງລະດັບສູງ, ແລະຮັບປະກັນວ່າທຸກໆຫນ້າຈໍ LCD ໃຫ້ຜົນໄດ້ຮັບທີ່ດີທີ່ສຸດ. ການເຂົ້າໃຈເທກໂນໂລຍີ backlight ແມ່ນ, ດັ່ງນັ້ນ, ຄວາມເຂົ້າໃຈຫຼັກຂອງຄຸນນະພາບການສະແດງ LCM.
