ຟິມ Optical ໃນໂມດູນ Backlight: ເທັກໂນໂລຍີຫຼັກທີ່ໃຫ້ຄວາມສະຫວ່າງທຸກຈໍ LCD

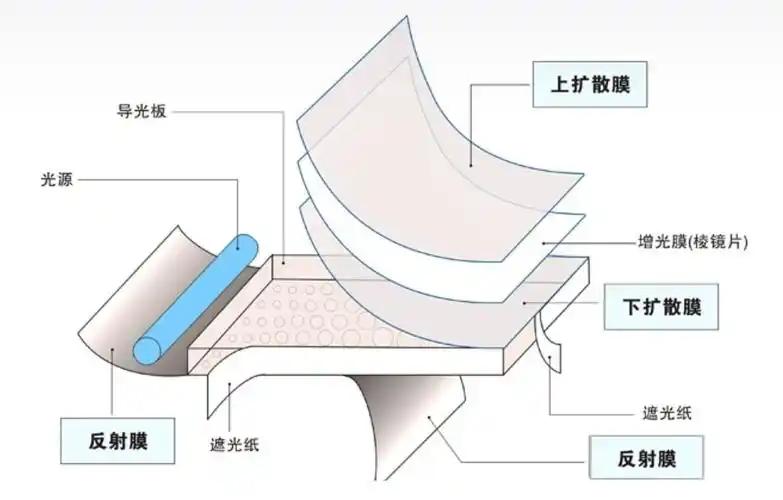

ໃນໂລກຂອງ Liquid Crystal Displays (LCDs), ໂມດູນ backlight ແມ່ນຫນຶ່ງໃນອົງປະກອບຫຼັກທີ່ກໍານົດການປະຕິບັດການສະແດງ. ໃນຖານະເປັນຜູ້ຜະລິດຈໍສະແດງຜົນ LCD, CNK Electronics Co., Ltd. ເຂົ້າໃຈວ່າ backlight ບໍ່ແມ່ນອົງປະກອບຂອງແຫຼ່ງແສງສະຫວ່າງເທົ່ານັ້ນ. ມັນເປັນເທກໂນໂລຍີທີ່ສໍາຄັນທີ່, ໂດຍຜ່ານການອອກແບບ optical ທີ່ຊັດເຈນ, ປ່ຽນແຫຼ່ງແສງສະຫວ່າງທີ່ເປັນເອກະພາບ, ຄວາມສະຫວ່າງສູງ, ຄວາມຄົມຊັດຂອງພື້ນຜິວສູງ, ດັ່ງນັ້ນຈຶ່ງເຮັດໃຫ້ຫນ້າຈໍ LCD ມີຊີວິດທີ່ສົດໃສຂອງພວກເຂົາ. ໂດຍສະເພາະໃນມື້ນີ້, ດ້ວຍຄວາມຕ້ອງການຂອງຕະຫຼາດທີ່ເພີ່ມຂຶ້ນສໍາລັບ LCDs ທີ່ກໍາຫນົດເອງ, ການປະຕິບັດ optical ຂອງໂມດູນ backlight ໄດ້ກາຍເປັນປັດໃຈສໍາຄັນໃນການບັນລຸຜົນກະທົບການສະແດງທີ່ແຕກຕ່າງກັນ. ການປະຕິບັດນີ້ສ່ວນໃຫຍ່ແມ່ນຢູ່ໃນຊຸດຂອງຮູບເງົາ optical ການປະສານງານທີ່ຊັດເຈນພາຍໃນມັນ. ພວກມັນເຮັດວຽກຄືກັບ "ເຄືອຂ່າຍ neural" ຂອງ backlight, ຄວບຄຸມທິດທາງ, ປະສິດທິພາບແລະຄວາມເປັນເອກະພາບຂອງແສງສະຫວ່າງ.

ແຜ່ນສະທ້ອນແສງ: ພື້ນຖານຂອງປະສິດທິພາບແສງສະຫວ່າງ

ຢູ່ດ້ານລຸ່ມຂອງໂມດູນ backlight, ແຜ່ນສະທ້ອນແສງເຮັດຫນ້າທີ່ເປັນ "ພື້ນຖານຂອງປະສິດທິພາບແສງສະຫວ່າງ," ຮັບຜິດຊອບສໍາລັບການປ່ຽນເສັ້ນທາງແສງສະຫວ່າງ stray ກັບຄືນໄປບ່ອນເຂົ້າໄປໃນແຜ່ນນໍາພາແສງສະຫວ່າງເພື່ອປັບປຸງການນໍາໃຊ້. ອີງຕາມຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກ, ເຄື່ອງສະທ້ອນແສງສ່ວນໃຫຍ່ແມ່ນຖືກຈັດປະເພດດັ່ງຕໍ່ໄປນີ້:

ແສງສະທ້ອນສີຂາວ:ເຊັ່ນ E20, RW series, ທີ່ມີຄວາມຫນາຕັ້ງແຕ່ 0.05 ~ 0.2mm, ການສະທ້ອນແສງປະມານ 80% ~ 90%, ແລະມີສາຍສົ່ງແສງສະຫວ່າງທີ່ແນ່ນອນ. ເຫມາະສໍາລັບການອອກແບບ backlight ມາດຕະຖານຫຼາຍທີ່ສຸດ.

ແສງເງິນສະທ້ອນ:ປົກກະຕິແລ້ວສີຂາວຢູ່ດ້ານຫນຶ່ງແລະເງິນອີກດ້ານຫນຶ່ງ, ບາງຫຼາຍ (0.04 ~ 0.065 ມມ), ປະສິດທິພາບການສະທ້ອນສູງ (90% ~ 98%) ແລະຄຸນສົມບັດປ້ອງກັນແສງສະຫວ່າງທີ່ດີເລີດ. ມັກໃຊ້ໃນສະຖານະການທີ່ຕ້ອງການຄວາມສະຫວ່າງສູງ.

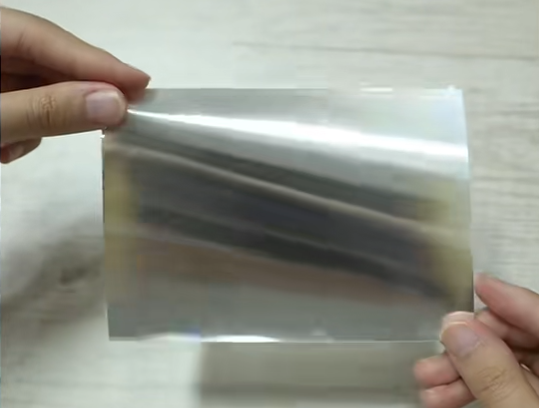

Multilayer Film Reflector (ESR):ນໍາໃຊ້ເທກໂນໂລຍີຮູບເງົາຫຼາຍຊັ້ນ, ປະສົມປະສານຫຼາຍກວ່າຫນຶ່ງພັນຊັ້ນພາຍໃນ 65 ໄມຄອນ. ມັນບໍ່ມີໂລຫະແຕ່ມີລັກສະນະເປັນໂລຫະກະຈົກ. ໃນຖານະທີ່ເປັນຕົວສະທ້ອນແສງທີ່ມີປະສິດທິພາບສູງ, ESR ບັນລຸການສະທ້ອນແສງຫຼາຍກວ່າ 98% ໃນທົ່ວສະເປກຂອງແສງທີ່ເຫັນໄດ້ຊັດເຈນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບລະບົບ backlight ທີ່ມີປະສິດທິພາບສູງ.

ເມື່ອປັບແຕ່ງໂມດູນ LCD, ທາງເລືອກຂອງແຜ່ນສະທ້ອນແສງມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມສອດຄ່ອງຂອງ backlight ແລະປະສິດທິພາບພະລັງງານ, ເຊິ່ງເປັນຕົວແທນຂອງຂັ້ນຕອນທໍາອິດໃນການອອກແບບ optical.

ແຜ່ນປ້ອງກັນແສງສະຫວ່າງ / ແຜ່ນອາລູມິນຽມ (ALF): ການຄວບຄຸມແສງສະຫວ່າງແລະການແຊກແຊງຊາຍແດນ

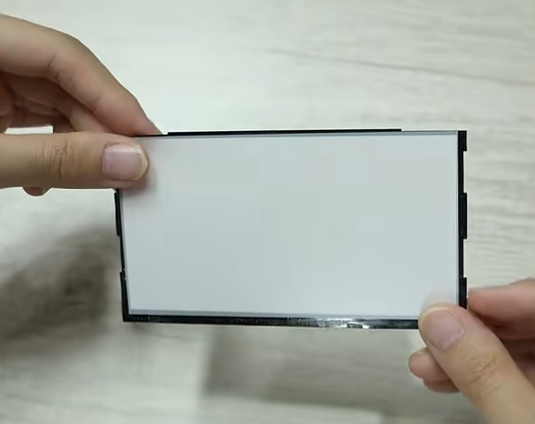

ຮູບເງົາສະກັດແສງສະຫວ່າງຖືກນໍາໃຊ້ຕົ້ນຕໍເພື່ອປ້ອງກັນການຮົ່ວໄຫລຂອງແສງສະຫວ່າງຈາກດ້ານຂ້າງຂອງ backlight ແລະສາມາດສະຫນອງການປ້ອງກັນແມ່ເຫຼັກໄຟຟ້າ. ປະເພດທົ່ວໄປປະກອບມີ:

ມັງກອນເງິນສົດໃສ:ຜິວເນື້ອສີຂາວ, ຄວາມຫນາ 0.05-0.1mm, ຄຸນສົມບັດສະກັດກັ້ນແສງສະຫວ່າງທີ່ດີແລະ conductive. ເຫມາະ​ສົມ​ສໍາ​ລັບ​ສະ​ພາບ​ແວດ​ລ້ອມ​ອຸດ​ສາ​ຫະ​ກໍາ​ຮຽກ​ຮ້ອງ​ໃຫ້​ມີ​ການ​ແຊກ​ແຊງ​ປ້ອງ​ກັນ​.

Matte Silver Dragon:ການສໍາເລັດຮູບຂ້ອນຂ້າງຈືດໆ, ບາງໆ (ໂດຍປົກກະຕິ 0.05 ມມສໍາລັບຊັ້ນດຽວ), ມີສາຍສົ່ງແສງສະຫວ່າງບາງຢ່າງແລະເປັນຕົວນໍາ.

White Edge Strip:ມີສາຍສົ່ງແສງສະຫວ່າງທີ່ແນ່ນອນ, ຄວາມຫນາ 0.05-0.08mm, ບໍ່ conductive. ໃຊ້ທົ່ວໄປໃນເຄື່ອງໃຊ້ໄຟຟ້າທົ່ວໄປ.

ເທບກາວຂ້າງດຽວສີດໍາ ແລະສີຂາວ:ສາມາດນໍາໃຊ້ກັບດ້ານຂ້າງຂອງ backlight ໃນເວລາທີ່ມີຂໍ້ກໍານົດທີ່ເຄັ່ງຄັດສໍາລັບການບໍ່ເປັນ conductivity ແລະບໍ່ມີການຮົ່ວໄຫລຂອງແສງຂ້າງ.

ວັດສະດຸເຫຼົ່ານີ້ມີບົດບາດຂອງ "ຜູ້ປົກຄອງ optical" ໃນການອອກແບບ bezel ຂອງຫນ້າຈໍ LCD, ຮັບປະກັນບໍ່ມີການລົບກວນແສງສະຫວ່າງ stray ຢູ່ນອກພື້ນທີ່ສະແດງ.

ແຜ່ນ Diffuser: ການສ້າງຜ້າໃບທີ່ມີແສງສະຫວ່າງເປັນເອກະພາບ

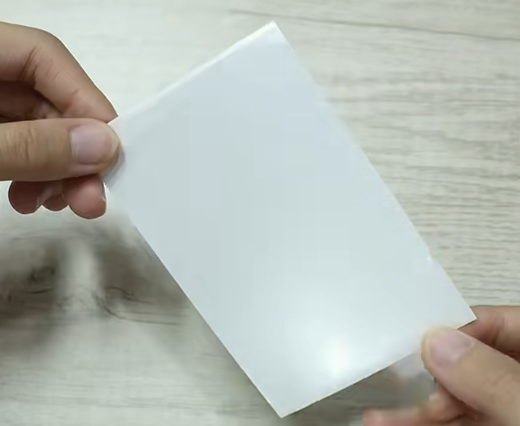

ໃນຖານະເປັນ "ແມ່ບົດການປະສົມກົມກຽວ" ໃນບັນດາຮູບເງົາ optical, ແຜ່ນ diffuser ກະແຈກກະຈາຍແສງສະຫວ່າງຜ່ານ haze, ກໍາຈັດຮ່ອງຮອຍຂອງແຫຼ່ງແສງສະຫວ່າງຈຸດເພື່ອສ້າງຜົນຜະລິດ backlight ອ່ອນແລະເປັນເອກະພາບ. ອີງຕາມປະເພດຂອງ backlight ແລະຄໍາຮ້ອງສະຫມັກ, diffusers ແບ່ງອອກເປັນ:

ເຄື່ອງກະຈາຍໄຟ Backlight ລຸ່ມ:ປົກກະຕິແລ້ວມີກາວຂ້າງຫນຶ່ງ, haze ສູງ (~90%), transmittance ພຽງແຕ່ປະມານ 40%; ຄວາມຫນາປົກກະຕິລະຫວ່າງ 0.18 ~ 0.3mm ສໍາລັບ backlights ລຸ່ມ. ແບບທົ່ວໄປ: MB433P, MB533.

ເຄື່ອງກະຈາຍໄຟ Backlight ດ້ານຂ້າງ:ຄວາມຫນາຂອງການນໍາໃຊ້ທົ່ວໄປແມ່ນ 0.09mm. ແບບທົ່ວໄປ: TPRA90 (0.09mm), AJ-75 (0.075mm). ການສົ່ງຜ່ານ 65%-80%, haze 75%-90%.

Color Screen Backlight Diffusers: ໂດຍປົກກະຕິໃຊ້ການອອກແບບສອງແຜ່ນ:

ເຄື່ອງກະຈາຍທາງລຸ່ມ:ວາງໄວ້ລະຫວ່າງແຜ່ນນໍາທາງແສງສະຫວ່າງແລະຟິມເພີ່ມຄວາມສະຫວ່າງ (BEF), ເຮັດໃຫ້ແສງສະຫວ່າງທີ່ປ່ອຍອອກມາຈາກແຜ່ນນໍາພາແສງສະຫວ່າງ. ວັດສະດຸທີ່ໃຊ້ທົ່ວໄປ: t=0.065mm, haze ຂ້ອນຂ້າງສູງ (~84%), transmittance ສູງ (~98%).

ເຄື່ອງກະຈາຍດ້ານເທິງ:ວາງໄວ້ຂ້າງເທິງ BEF, ເຮັດຫນ້າທີ່ປ້ອງກັນແລະຊ່ວຍປ້ອງກັນຮູບແບບmoiré. ວັດສະດຸທີ່ໃຊ້ທົ່ວໄປ: t=0.05mm, haze ຂ້ອນຂ້າງຕໍ່າ (~29%), transmittance 90%.

ການເລືອກທີ່ເຫມາະສົມແລະການປະສົມປະສານຂອງແຜ່ນ diffuser ແມ່ນສໍາຄັນຕໍ່ການຮັບປະກັນການສະແດງເອກະພາບ, ບໍ່ມີຈຸດຢູ່ໃນໂມດູນ LCD.

ຮູບເງົາປັບປຸງຄວາມສະຫວ່າງ (BEF): ເຄື່ອງຈັກ Optical ສໍາລັບເພີ່ມຄວາມສະຫວ່າງ

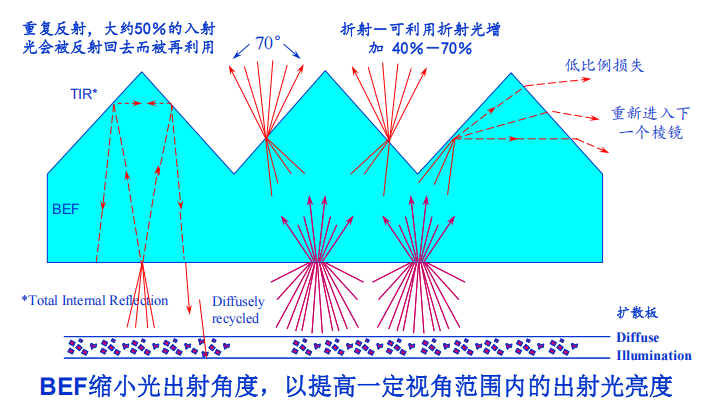

ສໍາລັບສີ TFT ແລະຫນ້າຈໍ LCD ອື່ນໆ, ຄວາມສະຫວ່າງແມ່ນເປັນຂໍ້ກໍາຫນົດທີ່ສໍາຄັນ. ເຮັດຫນ້າທີ່ເປັນ "ເຄື່ອງຂະຫຍາຍຄວາມສະຫວ່າງ" ໃນບັນດາຮູບເງົາ optical, BEF ສຸມໃສ່ແສງສະຫວ່າງກະແຈກກະຈາຍໂດຍຜ່ານໂຄງສ້າງ prism ພິເສດ, ໂດຍແຕ່ລະຮູບເງົາຈະໃຫ້ຄວາມສະຫວ່າງປະມານ 40% -50%. ການ​ນໍາ​ໃຊ້​ຮູບ​ເງົາ​ສອງ​ປະ​ສົມ​ປະ​ສານ​ສາ​ມາດ​ເພີ່ມ​ຄວາມ​ສະ​ຫວ່າງ​. ຫຼັກການຂອງມັນກ່ຽວຂ້ອງກັບການໃຊ້ micro-prism array ເພື່ອຄວບຄຸມເສັ້ນທາງແສງສະຫວ່າງ, ເຮັດໃຫ້ແສງສະຫວ່າງສ່ວນໃຫຍ່ອອກຈາກມຸມສາກກັບຫນ້າຈໍ, ດັ່ງນັ້ນການເພີ່ມຄວາມສະຫວ່າງດ້ານຫນ້າຢ່າງຫຼວງຫຼາຍໂດຍບໍ່ມີການປ່ຽນແປງການບໍລິໂພກພະລັງງານ. BEF ໄດ້ກາຍເປັນອົງປະກອບທີ່ຂາດບໍ່ໄດ້ໃນ backlights ກາງຫາລະດັບສູງ, ໂດຍສະເພາະແມ່ນການນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ LCDs ທີ່ກໍາຫນົດເອງປະສິດທິພາບສູງສໍາລັບການຄວບຄຸມອຸດສາຫະກໍາ, ການແພດ, ລົດຍົນ, ແລະຄໍາຮ້ອງສະຫມັກອື່ນໆ.
