In-depth Teardown of TFT LCDs: ແມ່ນຫຍັງເຮັດໃຫ້ພວກມັນເປັນ "ມາດຕະຖານ" ໃນຍຸກຂອງການໂຕ້ຕອບທີ່ສະຫຼາດ?

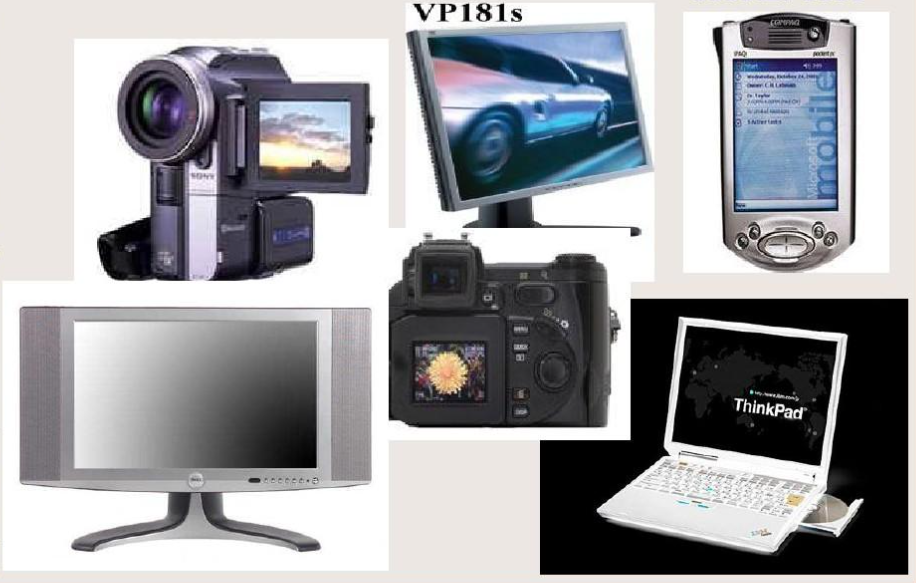

ໃນຍຸກຂອງການເຊື່ອມຕໍ່ທົ່ວໄປໃນມື້ນີ້, ບໍ່ວ່າຈະເປັນໂທລະສັບສະຫຼາດທີ່ທ່ານ swipe ຢູ່ສະເຫມີ, ຈໍສະແດງຜົນ sleek ໃນ console ກາງຂອງລົດຂອງທ່ານ, ຫຼືການໂຕ້ຕອບຜູ້ປະຕິບັດການ intricate ໃນເຄື່ອງຈັກອຸດສາຫະກໍາ, ພວກເຂົາເຈົ້າທັງຫມົດແມ່ນອີງໃສ່ສິ້ນຂະຫນາດນ້ອຍຂອງ "ແກ້ວ." ໃນຂະນະທີ່ພວກເຮົາຕິດຕາມປະສົບການທາງສາຍຕາທີ່ກໍານົດໂດຍຄວາມລະອຽດສູງ, ຄວາມສະຫວ່າງສູງ, ແລະການຕອບສະຫນອງສູງ, hero unsung ທີ່ຢູ່ເບື້ອງຫຼັງນີ້ແມ່ນແນ່ນອນ TFT LCD.

ຫຼາຍຄົນມັກເອີ້ນທຸກໜ້າຈໍເປັນ LCD. ຢ່າງໃດກໍຕາມ, ໃນສາຍຕາຂອງວິສະວະກອນແລະຜູ້ຊ່ຽວຊານດ້ານການຈັດຊື້, ຊ່ອງຫວ່າງລະຫວ່າງ TFT-LCD ແລະເຕັກໂນໂລຊີ LCD ເກົ່າເປັນຕົວແທນຂອງ chasm ເຕັກໂນໂລຊີທີ່ສໍາຄັນ. ມື້ນີ້, ພວກເຮົາວາງຄຳເວົ້າການຕະຫຼາດທີ່ບໍ່ຊັດເຈນ ແລະ ເຈາະເລິກເຖິງພື້ນຖານເຕັກນິກ ແລະ ການນຳໃຊ້ທີ່ຈຳເປັນເພື່ອເປີດເຜີຍວ່າເປັນຫຍັງເທກໂນໂລຍີການສະແດງ TFT ຈຶ່ງຄອບງຳໂລກສະຫຼາດຂອງທຸກມື້ນີ້.

I. ຈາກ "Abacus" ກັບ "ຄອມພິວເຕີ": ການປະຕິວັດ Leap ຂອງ TFT

ເພື່ອເຂົ້າໃຈພະລັງງານຂອງ TFT, ກ່ອນອື່ນ ໝົດ ພວກເຮົາຕ້ອງເຂົ້າໃຈບັນຫາທີ່ມັນຖືກແກ້ໄຂ.

LCDs ແບບດັ້ງເດີມ (ເຊັ່ນ: ຫນ້າຈໍ monochrome ໃນເຄື່ອງຄິດເລກ) ເຮັດວຽກຄ້າຍຄື abacus ທີ່ຕ້ອງການການຫມູນໃຊ້ຄູ່ມືຄົງທີ່. ພວກເຂົາໃຊ້ການຂັບລົດເມທຣິກແບບ passive, ສົ່ງຜົນໃຫ້ອັດຕາການໂຫຼດຫນ້າຈໍຄືນຊ້າແລະເວລາຕອບສະຫນອງຊ້າ - ເນື້ອຫາແບບເຄື່ອນໄຫວໃດໆໃນຫນ້າຈໍທີ່ຫຼີກລ່ຽງບໍ່ໄດ້ເຮັດໃຫ້ ghosting ຫຼືຕິດຕາມ.

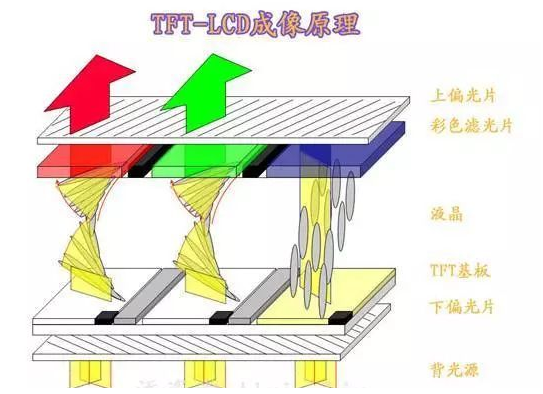

ໃນທາງກົງກັນຂ້າມ, TFT (Thin-Film Transistor) LCD ມອບຫມາຍຜູ້ດູແລທີ່ອຸທິດຕົນໃຫ້ກັບແຕ່ລະ pixels ລວງ. ນີ້ແມ່ນສະຖາປັດຕະຍະກໍາຫຼັກຂອງມັນ: ການຂັບລົດ matrix ທີ່ມີການເຄື່ອນໄຫວ.

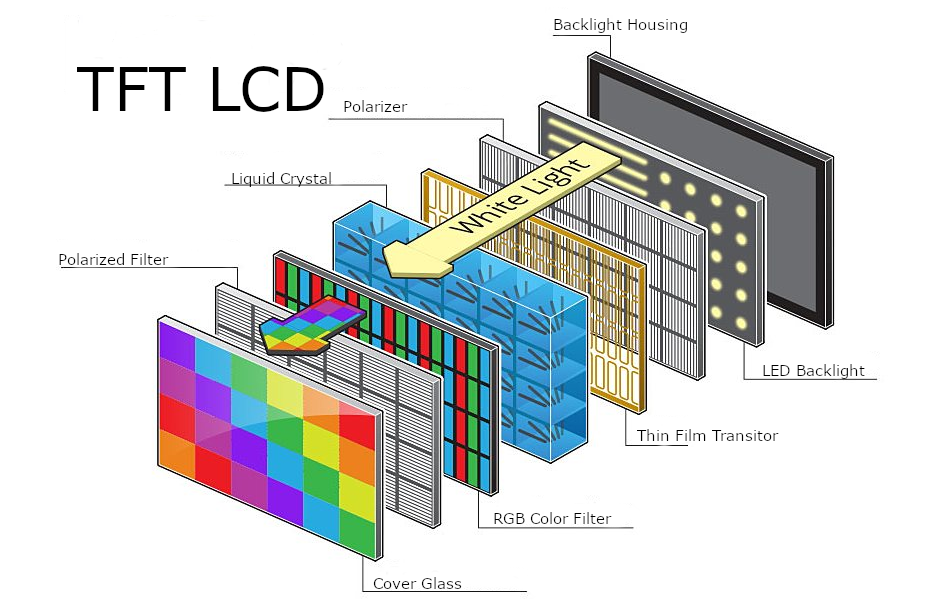

ທຸກໆ Pixel ມີຄວາມຊົງຈໍາ: TFT ປະສົມປະສານ array ຂອງ transistor ຟິມບາງເຂົ້າໄປໃນຊັ້ນລຸ່ມແກ້ວ, ໂດຍແຕ່ລະ pixels ຄວບຄຸມໂດຍ transistor ເອກະລາດຂອງຕົນເອງ. ນີ້ອະນຸຍາດໃຫ້ສໍາລັບການຖືແຮງດັນທີ່ຊັດເຈນຫຼາຍຂຶ້ນ, ເຮັດໃຫ້ຮູບພາບທີ່ຄົມຊັດແລະເວລາຕອບສະຫນອງໄວຂຶ້ນຢ່າງຫຼວງຫຼາຍ.

ການກ້າວກະໂດດໃນສີແລະຄວາມຊັດເຈນ: ບອກລາກັບ monochrome ແລະຂອບ jagged. ໂດຍການຄວບຄຸມທີ່ຊັດເຈນຂອງມຸມ deflection ຂອງໂມເລກຸນໄປເຊຍກັນຂອງແຫຼວແລະການສົມທົບການນີ້ກັບການກັ່ນຕອງສີ, ເຕັກໂນໂລຊີ TFT ສາມາດໃຫ້ຫຼາຍກວ່າ 16 ລ້ານສີ. ຄວາມສາມາດພື້ນຖານນີ້ແມ່ນວ່າເປັນຫຍັງ TFT ສາມາດສະຫນັບສະຫນູນການຫຼິ້ນວິດີໂອ, ການນໍາທາງແຜນທີ່, ແລະການໂຕ້ຕອບຮູບພາບທີ່ສັບສົນອື່ນໆ.

II. ການເດັ່ນຢ່າງແທ້ຈິງໃນພາລາມິເຕີ Hardcore

ຖ້າ LCD ເກົ່າແກ່ກ່ຽວກັບການເບິ່ງຮູບພາບ, TFT ແມ່ນກ່ຽວກັບການເບິ່ງມັນດີ. ໃນຫຼາຍຂະຫນາດຫຼັກ, TFT ສະແດງໃຫ້ເຫັນຄວາມດີກວ່າຢ່າງແທ້ຈິງ:

ປະສິດທິພາບຄຸນນະພາບຮູບພາບ: ກ່ຽວກັບມຸມເບິ່ງ, LCDs ແບບດັ້ງເດີມມີປະສົບການປ່ຽນສີດ້ວຍການອຽງເລັກນ້ອຍທີ່ສຸດ, ໃນຂະນະທີ່ TFT, ການນໍາໃຊ້ເຕັກໂນໂລຢີການເບິ່ງກວ້າງເຊັ່ນ IPS ຫຼື VA, ສາມາດບັນລຸມຸມເບິ່ງເຕັມ 178 ອົງສາໄດ້ຢ່າງງ່າຍດາຍ. ໃນແງ່ຂອງອັດຕາສ່ວນກົງກັນຂ້າມ, TFT ປົກກະຕິແລ້ວເກີນ 1000: 1, ໃຫ້ສີດໍາທີ່ບໍລິສຸດແລະສີຂາວທີ່ໂປ່ງໃສກວ່າ.

ປະສິດທິພາບແລະຄວາມຍືນຍາວ: ໃນຂະນະທີ່ການສະແຫວງຫາຜົນກະທົບແບບເຄື່ອນໄຫວທີ່ຮຸນແຮງຂອງ TFT ສາມາດນໍາໄປສູ່ການໃຊ້ພະລັງງານທີ່ສູງຂຶ້ນ, ປະສິດທິພາບພະລັງງານໂດຍລວມຂອງມັນແມ່ນດີເລີດ, ຍ້ອນເຕັກໂນໂລຢີເຊັ່ນການໂຫຼດຫນ້າຈໍຄືນໃນພາກພື້ນແລະຂະບວນການ backlighting ກ້າວຫນ້າ. ສໍາຄັນທີ່ສຸດ, ໃນແງ່ຂອງອາຍຸການ, ໂມດູນ TFT ຄຸນນະພາບສູງສາມາດດໍາເນີນການຢ່າງຕໍ່ເນື່ອງເປັນເວລາຫຼາຍກວ່າ 50,000 ຊົ່ວໂມງ, ເກີນກວ່າເຕັກໂນໂລຊີການສະແດງແບບດັ້ງເດີມ.

ການປັບຕົວດ້ານສິ່ງແວດລ້ອມ: ໃນສະພາບທີ່ຮຸນແຮງເຊັ່ນ: ສະພາບແວດລ້ອມ -20°C ພາຍໃນຍານພາຫະນະໃນພື້ນທີ່ເຢັນຮ້າຍແຮງ ຫຼືສະພາບແວດລ້ອມ 70°C ພາຍໃນຕູ້ອຸປະກອນອຸດສາຫະກໍາ, ເຄື່ອງເອເລັກໂທຣນິກມາດຕະຖານຈະລົ້ມເຫລວມາດົນແລ້ວ. ແນວໃດກໍ່ຕາມ, ໂມດູນ TFT ຊັ້ນອຸດສາຫະກໍາທີ່ອອກແບບມາດ້ວຍຄຸນລັກສະນະອຸນຫະພູມກວ້າງຍັງສືບຕໍ່ສະແດງຕົວລະຄອນແລະຮູບພາບຢ່າງຫມັ້ນຄົງ.

III. ການຮັບຮອງຄວາມເຂັ້ມແຂງ: ຄູ່ຮ່ວມງານການແກ້ໄຂການສະແດງສະເພາະຂອງທ່ານ

ມັນເປັນທີ່ຊັດເຈນຍ້ອນການປະຕິບັດທີ່ໂດດເດັ່ນໃນຄຸນນະພາບຂອງຮູບພາບ, ອາຍຸການ, ແລະການປັບຕົວຂອງສິ່ງແວດລ້ອມ, TFT LCD ໄດ້ກາຍເປັນຜູ້ໃຫ້ບໍລິການທີ່ຕ້ອງການສໍາລັບການໂຕ້ຕອບຂອງມະນຸດກັບເຄື່ອງຈັກ. ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບໄດ້ຮາກຖານຢ່າງເລິກເຊິ່ງໃນອຸດສາຫະກໍາການສະແດງສໍາລັບເວລາຫຼາຍປີ, CNK始终ຢືນຢູ່ໃນແຖວຫນ້າຂອງຄໍາຮ້ອງສະຫມັກເຕັກໂນໂລຢີ.

ສາຍຜະລິດຕະພັນຂອງພວກເຮົາກວມເອົາຄວາມຕ້ອງການຂອງທ່ານຢ່າງຄົບຖ້ວນ:

Monochrome LCDs ແລະໂມດູນ Monochrome: ຕອບສະຫນອງຄວາມຕ້ອງການພື້ນຖານຂອງຈໍສະແດງຜົນສໍາລັບເຄື່ອງມືອຸດສາຫະກໍາ, ເຄື່ອງຄິດເລກ, ແລະອື່ນໆ.

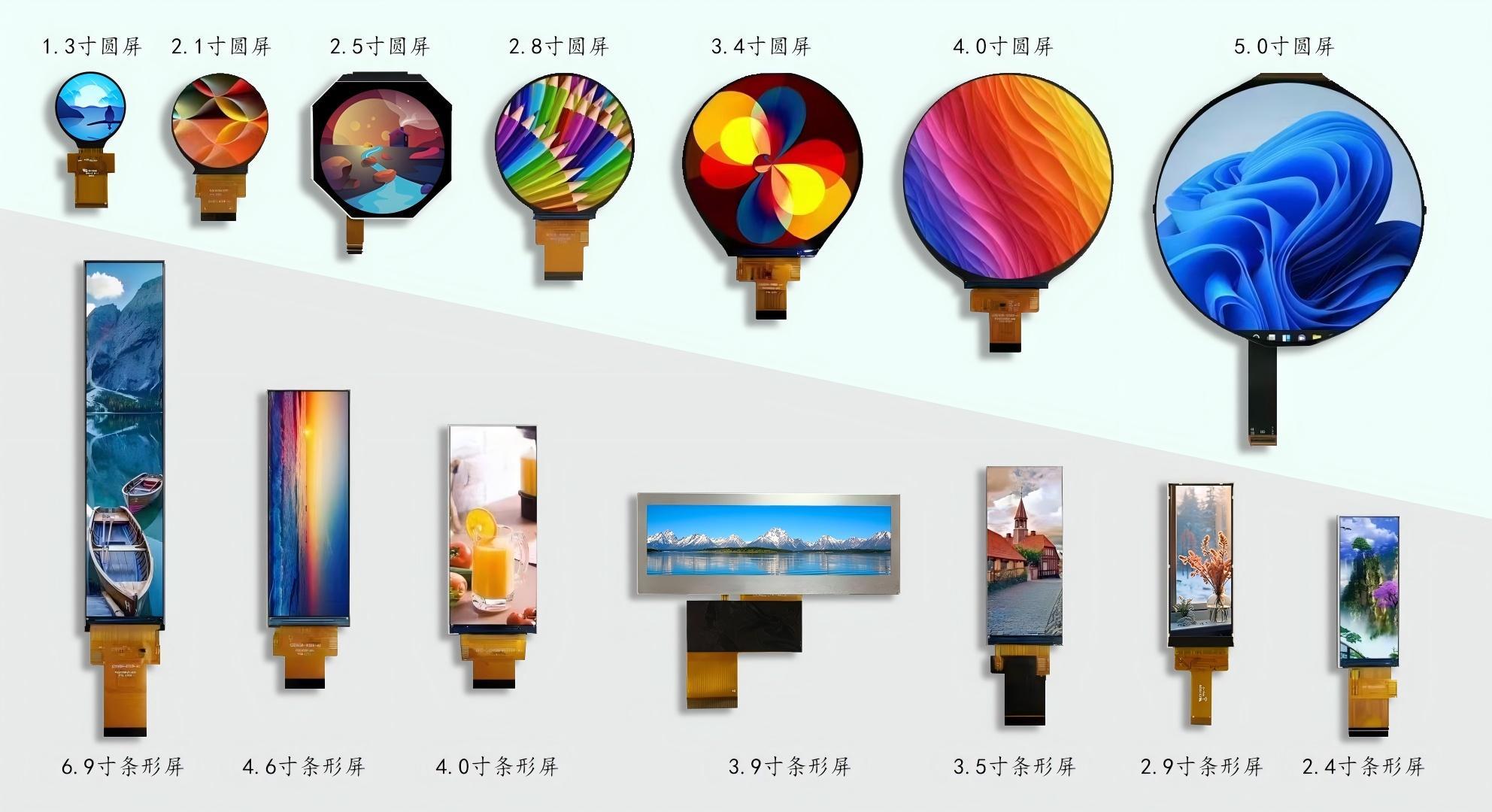

0.96 "ຫາ 15.6" ໂມດູນສະແດງ TFT: ກວມເອົາຄໍາຮ້ອງສະຫມັກຈາກອຸປະກອນການໃສ່ຂະຫນາດນ້ອຍເພື່ອອຸດສາຫະກໍາແລະອຸປະກອນການແພດຂະຫນາດໃຫຍ່, ສະຫນັບສະຫນູນການປັບແຕ່ງສໍາລັບຄວາມສະຫວ່າງສູງແລະອຸນຫະພູມການດໍາເນີນງານກວ້າງ.

ໂມດູນ OLED: ສະຫນອງທາງເລືອກລະດັບສູງສໍາລັບລູກຄ້າທີ່ຊອກຫາອັດຕາສ່ວນກົງກັນຂ້າມທີ່ຮຸນແຮງ.

HMI (Human-Machine Interface) ໂມດູນ: ປະສົມປະສານການຄວບຄຸມການສໍາພັດແລະການອອກແບບການໂຕ້ຕອບເພື່ອໃຫ້ອຸປະກອນອັດສະລິຍະຂອງເຂົາເຈົ້າຈິດວິນຍານ.

IV. ການເລືອກທີ່ຊັດເຈນ: ເມື່ອໃດທີ່ເຈົ້າຕ້ອງເລືອກ TFT?

ປະເຊີນຫນ້າກັບຕະຫຼາດການສະແດງທີ່ກວ້າງຂວາງແລະແຕກຕ່າງກັນ, ເຈົ້າຕັດສິນໃຈທີ່ຖືກຕ້ອງແນວໃດ? ໃນຖານະເປັນຜູ້ຜະລິດຈໍ LCD ມືອາຊີບ, CNK ແນະນໍາໃຫ້ປະຕິບັດຕາມກົດລະບຽບທອງເຫຼົ່ານີ້ເພື່ອກໍານົດວ່າ TFT ເປັນທາງເລືອກທີ່ບັງຄັບສໍາລັບທ່ານ:

ພິຈາລະນາຄວາມຕ້ອງການການໂຕ້ຕອບ: ຖ້າຜະລິດຕະພັນຂອງທ່ານພຽງແຕ່ຕ້ອງການສະແດງຕົວເລກຫຼືຕົວອັກສອນ (ເຊັ່ນເຄື່ອງຄິດເລກ), LCD monochrome ແມ່ນທາງເລືອກທີ່ມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍ. ຢ່າງໃດກໍຕາມ, ເມື່ອການໂຕ້ຕອບການສໍາພັດ, ການຫຼິ້ນວິດີໂອ, ຫຼືເມນູແບບເຄື່ອນໄຫວມີສ່ວນຮ່ວມ, TFT ແມ່ນເສັ້ນທາງດຽວເທົ່ານັ້ນ.

ພິຈາລະນາສິ່ງທ້າທາຍດ້ານສິ່ງແວດລ້ອມ: ຖ້າອຸປະກອນຂອງທ່ານຕ້ອງເຮັດວຽກກາງແຈ້ງພາຍໃຕ້ແສງແດດທີ່ເຂັ້ມແຂງ (ຕ້ອງການຄວາມສະຫວ່າງສູງ), ໃນສະພາບແວດລ້ອມທີ່ເຢັນຫຼືຮ້ອນຫຼາຍ, ຫຼືໃນສະພາບທີ່ມີການສັ່ນສະເທືອນຫຼືອາການຊ໊ອກ, ເປົ້າຫມາຍໂດຍກົງຂອງອຸນຫະພູມກວ້າງ, TFT ຊັ້ນອຸດສາຫະກໍາ. ຕົວຢ່າງເຊັ່ນ, ໂມດູນ TFT ທີ່ແຂງແຮງຂອງ CNK ສາມາດເຮັດວຽກໄດ້ຢ່າງໝັ້ນຄົງໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງຕັ້ງແຕ່ -40°C ຫາ +85°C.

ພິຈາລະນາການຍົກລະດັບໃນອະນາຄົດ: ເຕັກໂນໂລຢີ TFT ສືບຕໍ່ພັດທະນາ. ຈາກຈໍສະແດງຜົນເຕັມຈໍ IPS ໃນມື້ນີ້ໄປສູ່ເຕັກໂນໂລຢີໄຟຫລັງ Mini-LED ໃນອະນາຄົດ, ແພລະຕະຟອມ TFT ສະເຫນີເສັ້ນທາງທີ່ດີສໍາລັບການຍົກລະດັບທີ່ເຂົ້າກັນໄດ້. ການເລືອກ TFT ຫມາຍຄວາມວ່າຜະລິດຕະພັນຂອງທ່ານສາມາດມີຄວາມກ່ຽວຂ້ອງໃນການແຂ່ງຂັນສໍາລັບ 3-5 ປີຂ້າງຫນ້າ.

V. ອະນາຄົດຢູ່ທີ່ນີ້: ສະຫນາມຮົບຕໍ່ໄປຂອງ TFT

ການແຂ່ງຂັນໃນເຕັກໂນໂລຢີການສະແດງບໍ່ເຄີຍຢຸດ. OLED ກໍາລັງກ້າວຫນ້າຢ່າງໄວວາ, ແລະ Micro LED ກໍາລັງກຽມພ້ອມທີ່ຈະອອກມາ. ຢ່າງໃດກໍຕາມ, ໃນການນໍາໃຊ້ອຸດສາຫະກໍາ, ການແພດ, ແລະລົດຍົນຮຽກຮ້ອງໃຫ້ມີຂະຫນາດໃຫຍ່, ຄວາມສະຫວ່າງສູງ, ແລະອາຍຸຍືນ, TFT ຍັງຄົງເປັນຕົ້ນຕໍທີ່ບໍ່ສາມາດສັ່ນສະເທືອນໄດ້.

ດ້ວຍການຂະຫຍາຍຕົວຂອງເທກໂນໂລຍີ transistor IGZO (Indium Gallium Zinc Oxide) ແລະການ ນຳ ໃຊ້ແສງ backlighting Mini-LED ທີ່ອີງໃສ່ແກ້ວ, TFT ກຳ ລັງບັນລຸຄວາມເຄື່ອນທີ່ຂອງເອເລັກໂຕຣນິກທີ່ສູງກວ່າແລະການເຮັດໃຫ້ມີແສງໃນທ້ອງຖິ່ນທີ່ຫລອມໂລຫະຫຼາຍຂຶ້ນ. ນີ້ ໝາຍ ຄວາມວ່າ TFT ໃນອະນາຄົດຈະມີການໃຊ້ພະລັງງານຕໍ່າກວ່າ, ຄວາມສະຫວ່າງທີ່ສູງຂຶ້ນ, ແລະອັດຕາສ່ວນຄວາມຄົມຊັດທີ່ໃກ້ກັບ OLED.

ສະຫຼຸບ

ບໍ່ມີເທກໂນໂລຍີທີ່ດີທີ່ສຸດດຽວ, ມີພຽງແຕ່ການແກ້ໄຂທີ່ເຫມາະສົມທີ່ສຸດເທົ່ານັ້ນ. ຢູ່ທາງແຍກຂອງເທກໂນໂລຍີການສະແດງ, ຄວາມເຂົ້າໃຈຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນຂອງ TFT ແມ່ນກຸນແຈເພື່ອປົດລັອກປະຕູໄປສູ່ການໂຕ້ຕອບທີ່ສະຫຼາດ.
