ການວິເຄາະທີ່ສົມບູນແບບຂອງ LCD Black Technology (Part 1): ໂຄງສ້າງແລະການເຊື່ອມຕໍ່, ປົດລັອກລະຫັດຫຼັກຂອງການສະແດງຜົນ

ໃນໂລກມື້ນີ້ທີ່ອຸປະກອນເອເລັກໂຕຣນິກມີຢູ່ທົ່ວທຸກແຫ່ງ, ຈໍສະແດງຜົນຜລຶກຂອງແຫຼວ (LCDs) ເປັນສ່ວນຕິດຕໍ່ຫຼັກສໍາລັບການໂຕ້ຕອບຂອງມະນຸດກັບເຄື່ອງຈັກ, ແລະຄວາມສາມາດທາງດ້ານວິຊາການຂອງພວກເຂົາກໍານົດປະສົບການຂອງຜູ້ໃຊ້ອຸປະກອນໂດຍກົງ. ຈາກອຸປະກອນສວມໃສ່ອັດສະລິຍະໄປສູ່ລະບົບຄວບຄຸມອຸດສາຫະກໍາ, ຈາກຈໍສະແດງຜົນລົດຍົນໄປສູ່ເຄື່ອງໃຊ້ໄຟຟ້າ, ຫລັງຜະລິດຕະພັນ LCD ໃນສະຖານະການທີ່ແຕກຕ່າງກັນແມ່ນການອອກແບບໂຄງສ້າງແລະເຕັກໂນໂລຢີເຊື່ອມຕໍ່ຢ່າງລະມັດລະວັງ. ໃນຖານະເປັນຜູ້ຜະລິດຈໍສະແດງຜົນ LCD ແບບມືອາຊີບທີ່ກໍາຫນົດເອງແລະໂຮງງານຜະລິດຈໍສະແດງຜົນ LCD ທີ່ມີປະສິດທິພາບ, CNK ເປັນວິສາຫະກິດເຕັກໂນໂລຢີສູງທີ່ມີຄວາມຊໍານິຊໍານານແລະທັນສະໄຫມທີ່ອຸທິດຕົນເພື່ອ R&D, ການຜະລິດ, ແລະການຂາຍອຸປະກອນສະແດງຜົນແລະຜະລິດຕະພັນ HMI (Human-Machine Interface).

ມື້ນີ້, ພວກເຮົາຈະເຮັດການວິເຄາະເລິກເຊິ່ງກ່ຽວກັບພື້ນຖານຫຼັກຂອງ LCDs, ຊ່ວຍໃຫ້ທ່ານເຂົ້າໃຈເຫດຜົນພື້ນຖານຂອງເຕັກໂນໂລຢີການສະແດງຜົນ.

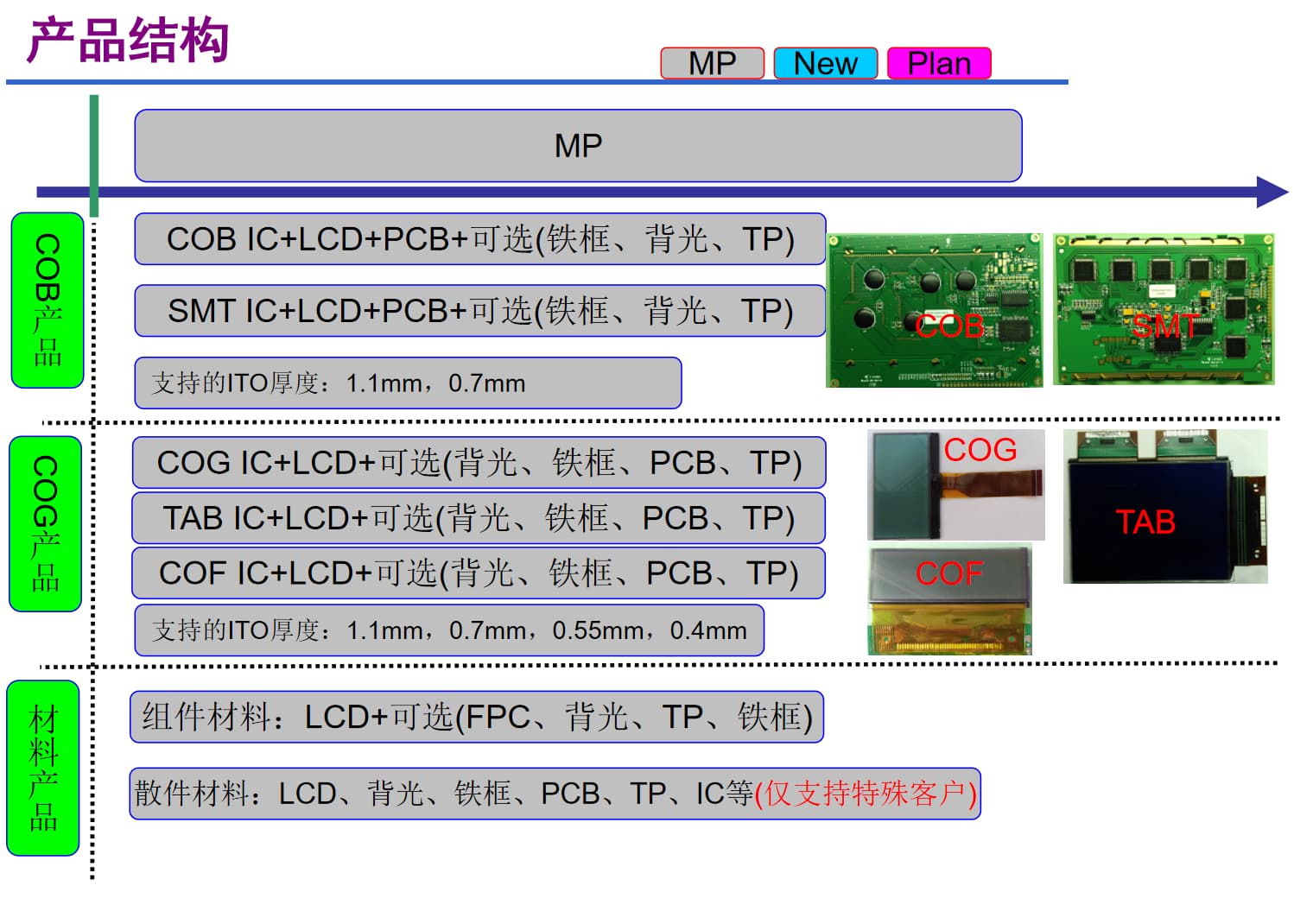

I. ໂຄງສ້າງຜະລິດຕະພັນ: ການແກ້ໄຂການສະແດງຜົນທີ່ເຮັດດ້ວຍຕົວແບບ

ໂຄງປະກອບການຜະລິດຕະພັນຂອງ LCDs ບໍ່ແມ່ນຂະຫນາດຫນຶ່ງເຫມາະທັງຫມົດແຕ່ຖືກປັບແຕ່ງຕາມສະຖານະການຄໍາຮ້ອງສະຫມັກແລະຄວາມຕ້ອງການການປະຕິບັດ. ໃນຖານະເປັນບໍລິສັດຜະລິດຈໍສະແດງຜົນທີ່ມີປະສົບການ, ຜະລິດຕະພັນຫຼັກຂອງ CNK ປະກອບມີ LCDs monochrome ແລະໂມດູນ monochrome, ໂມດູນຈໍສະແດງຜົນ TFT 0.96-15.6 ນິ້ວ, ໂມດູນ OLED, ແລະໂມດູນການໂຕ້ຕອບຂອງມະນຸດກັບເຄື່ອງຈັກ HMI. ໂຄງ​ປະ​ກອບ​ການ​ຜະ​ລິດ​ຕະ​ພັນ​ຂອງ​ຕົນ​ສ່ວນ​ໃຫຍ່​ແມ່ນ​ປະ​ກອບ​ດ້ວຍ​ສາມ​ປະ​ເພດ​ຂອງ​ຜະ​ລິດ​ຕະ​ພັນ​ຫຼັກ​ແລະ​ຮູບ​ແບບ​ການ​ສືບ​ພັນ​ຕ່າງໆ​:

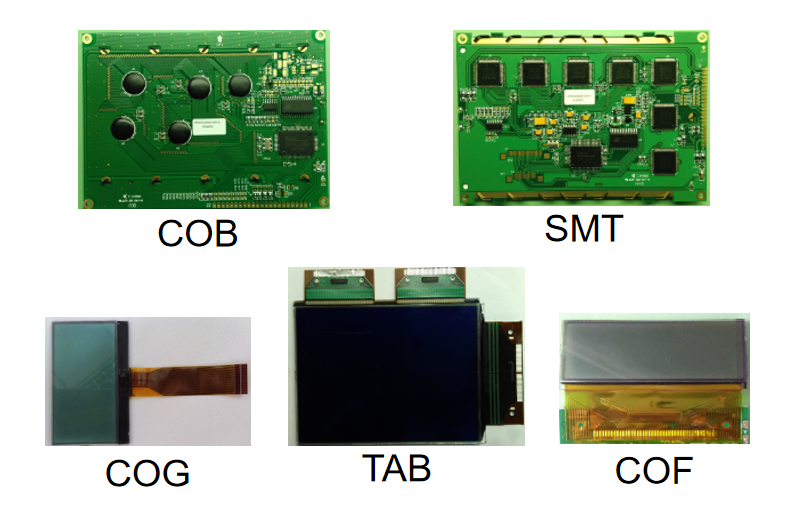

1. ຜະລິດຕະພັນທີ່ປະສົມປະສານ: ທາງເລືອກຫຼັກທີ່ມີປະສິດທິພາບແລະສະຖຽນລະພາບ

•  ຜະລິດຕະພັນ COB: ຮັບຮອງເອົາສະຖາປັດຕະຍະກໍາຫຼັກຂອງ "IC + LCD + PCB" ແລະສາມາດໄດ້ຮັບການຕິດຕັ້ງດ້ວຍອົງປະກອບທາງເລືອກເຊັ່ນ: ກອບທາດເຫຼັກ, backlights, ແລະ TP (Touch Panels). ມີການເຊື່ອມໂຍງສູງແລະຄວາມຫມັ້ນຄົງທີ່ເຂັ້ມແຂງ, ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະຖານະການທີ່ມີຄວາມຕ້ອງການຄວາມຫນ້າເຊື່ອຖືທີ່ເຄັ່ງຄັດເຊັ່ນ: ການຄວບຄຸມອຸດສາຫະກໍາແລະອຸປະກອນລົດຍົນ.
•  ຜະ​ລິດ​ຕະ​ພັນ COG​:ອີງໃສ່ "IC + LCD", ພວກເຂົາສະຫນັບສະຫນູນການຄັດເລືອກທີ່ມີຄວາມຍືດຫຍຸ່ນຂອງອຸປະກອນເສີມເຊັ່ນ backlights, ກອບທາດເຫຼັກ, PCBs ແລະ TPs. ໃນຂະນະທີ່ຮັບປະກັນການປະຕິບັດ, ພວກເຂົາເຈົ້າເຮັດໃຫ້ການອອກແບບໂຄງສ້າງງ່າຍດາຍ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບ smart wearables, ອຸປະກອນ Portable ຂະຫນາດນ້ອຍ, ແລະຜະລິດຕະພັນອື່ນໆທີ່ມີຂໍ້ຈໍາກັດຂະຫນາດທີ່ເຄັ່ງຄັດ.
•  ຜະລິດຕະພັນ SMT/COF/TAB:ສົມທົບ SMT IC, COF IC, ແລະ TAB IC ກັບ LCD ຕາມລໍາດັບ, ພ້ອມກັບອຸປະກອນເສີມ, ກວມເອົາຄວາມຕ້ອງການການສະແດງລະດັບກາງຫາລະດັບສູງ. ໃນບັນດາພວກເຂົາ, COF ແລະ TAB schemes ດີເລີດໃນຜະລິດຕະພັນແຄບ bezel ແລະຄວາມລະອຽດສູງ.

2. ຜະລິດຕະພັນວັດສະດຸ: ການປັບຕົວແບບຍືດຫຍຸ່ນກັບຄວາມຕ້ອງການພິເສດ

•  ວັດສະດຸອົງປະກອບ:ສູນກາງຢູ່ໃນ LCD, ພວກເຂົາສາມາດຖືກຈັບຄູ່ກັບອົງປະກອບເຊັ່ນ FPC (ວົງຈອນການພິມທີ່ມີຄວາມຍືດຫຍຸ່ນ), backlights, TPs, ແລະກອບທາດເຫຼັກ, ສະຫນອງລູກຄ້າດ້ວຍການແກ້ໄຂເຄິ່ງປະສົມປະສານທີ່ດຸ່ນດ່ຽງຄວາມຍືດຫຍຸ່ນການປັບແຕ່ງແລະປະສິດທິພາບການປະກອບ.
• ວັດສະດຸອາໄຫຼ່:ສະເຫນີຊຸດອາໄຫຼ່ເຕັມຮູບແບບລວມທັງ LCD, backlights, ກອບເຫລໍກ, PCBs, TPs, ແລະ ICs, ສະຫນັບສະຫນູນພຽງແຕ່ຄວາມຕ້ອງການການປັບແຕ່ງໃນຄວາມເລິກຂອງລູກຄ້າພິເສດ. ນີ້ສະແດງໃຫ້ເຫັນຢ່າງເຕັມສ່ວນຄວາມສາມາດໃນການປັບຕົວແບບຍືດຫຍຸ່ນຂອງຜູ້ຜະລິດຈໍສະແດງຜົນ LCD ທີ່ກໍາຫນົດເອງແລະເຫມາະສົມກັບສະຖານະການສະແດງສະເພາະແລະສ່ວນບຸກຄົນ.

ມັນເປັນມູນຄ່າທີ່ສັງເກດວ່າໂຄງການໂຄງສ້າງທີ່ແຕກຕ່າງກັນຂອງ CNK ສະຫນັບສະຫນູນຄວາມຫນາ ITO ທີ່ແຕກຕ່າງກັນ: ໂຄງການ COB ແລະ SMT ສະຫນັບສະຫນູນຄວາມຫນາ 1.1mm ແລະ 0.7mm; ໂຄງການ COG, COF, ແລະ TAB ຂະຫຍາຍອອກໄປອີກເປັນ 0.55mm ແລະ 0.4mm. ຄວາມຫນາ ITO ທີ່ບາງກວ່າເຮັດໃຫ້ອຸປະກອນຂະຫນາດນ້ອຍແລະນ້ໍາຫນັກເບົາ, ຍັງສະທ້ອນໃຫ້ເຫັນເຖິງຄວາມເຂັ້ມແຂງດ້ານວິຊາການທີ່ສວຍງາມຂອງໂຮງງານຜະລິດຈໍສະແດງຜົນ LCD.

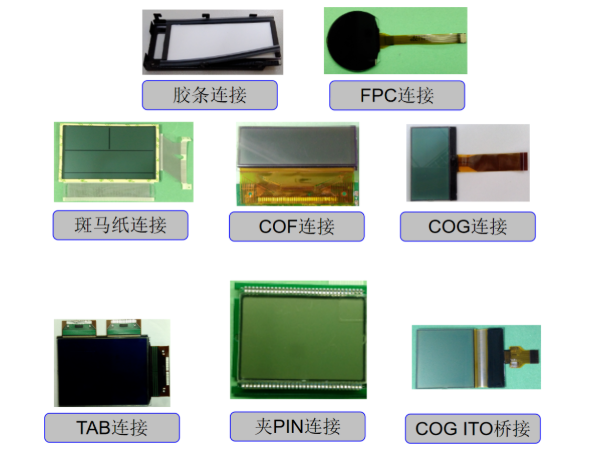

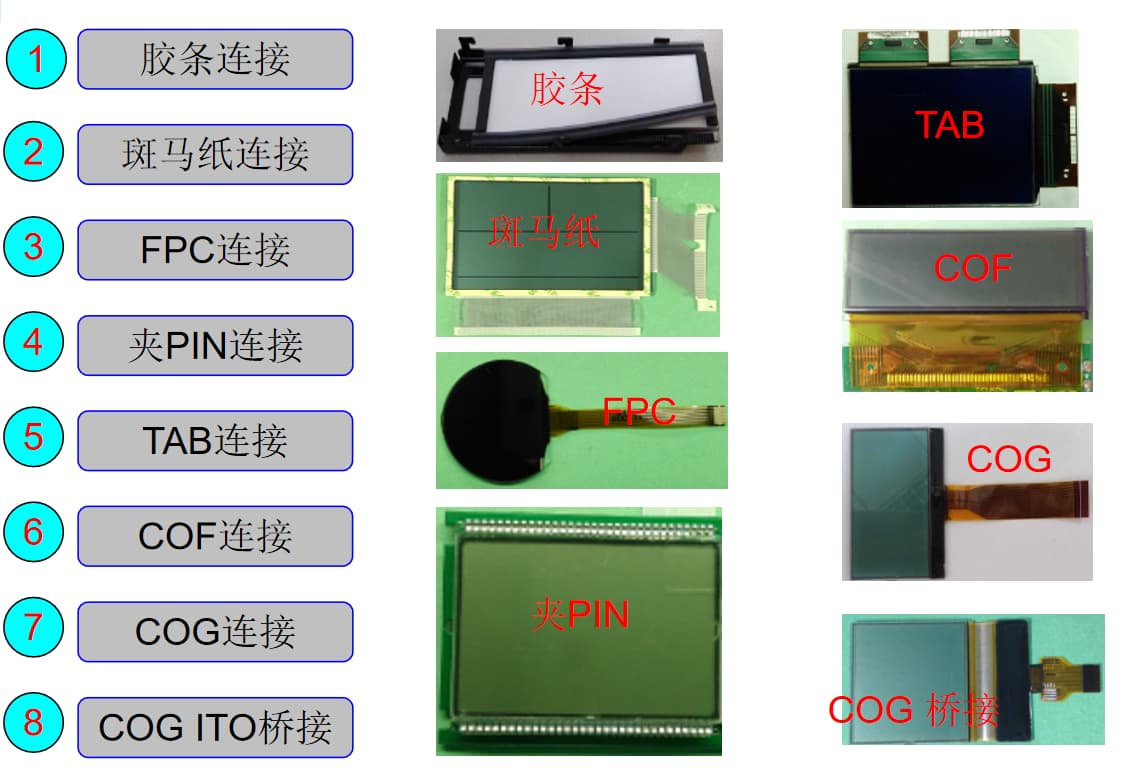

II. ວິທີການເຊື່ອມຕໍ່: ການອອກແບບ "ຂົວ" ທີ່ມີປະສິດທິພາບ

ຖ້າໂຄງສ້າງຂອງຜະລິດຕະພັນແມ່ນ "skeleton" ຂອງ LCD, ວິທີການເຊື່ອມຕໍ່ແມ່ນ "ເສັ້ນເລືອດ" ແລ່ນຜ່ານມັນ, ມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມຫມັ້ນຄົງຂອງການສົ່ງສັນຍານແລະຄວາມສະດວກສະບາຍໃນການປະກອບຂອງຜະລິດຕະພັນ. ໃນຖານະເປັນບໍລິສັດຜະລິດການສະແດງມືອາຊີບ, CNK masters 8 ວິທີການເຊື່ອມຕໍ່ຕົ້ນຕໍ, ກວມເອົາຢ່າງເຕັມສ່ວນສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນ:

1. ໂຄງການເຊື່ອມຕໍ່ພື້ນຖານ: ງ່າຍດາຍ, ເຊື່ອຖືໄດ້, ແລະສາມາດຄວບຄຸມຄ່າໃຊ້ຈ່າຍໄດ້·

• ການເຊື່ອມຕໍ່ແຖບຢາງ:ງ່າຍຕໍ່ການປະຕິບັດງານແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາ, ເຫມາະສົມສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກທໍາມະດາທີ່ມີຄວາມຕ້ອງການຕ່ໍາສໍາລັບຄວາມຫມັ້ນຄົງຂອງການເຊື່ອມຕໍ່.
• ການເຊື່ອມຕໍ່ເຈ້ຍ Zebra:ດ້ວຍການນໍາທີ່ດີແລະຄວາມຍືດຫຍຸ່ນ, ມັນປັບຕົວກັບການຜິດປົກກະຕິຂອງໂຄງສ້າງເລັກນ້ອຍແລະມັກຈະຖືກນໍາໃຊ້ສໍາລັບການເຊື່ອມຕໍ່ LCD ຂະຫນາດນ້ອຍແລະ PCBs.
•  ປັກໝຸດການເຊື່ອມຕໍ່ຄລິບ:ງ່າຍທີ່ຈະ disassemble ແລະສະດວກສໍາລັບການບໍາລຸງຮັກສາຕໍ່ມາ, ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນທີ່ຮຽກຮ້ອງໃຫ້ມີ debugging ເລື້ອຍໆຫຼືການທົດແທນອົງປະກອບ.

2. ໂຄງ​ການ​ເຊື່ອມ​ຕໍ່​ແບບ​ພິ​ເສດ​: ຄວາມ​ຫມັ້ນ​ຄົງ​, ປະ​ສິດ​ທິ​ພາບ​, ແລະ​ເຫມາະ​ສົມ​ສໍາ​ລັບ​ສະ​ຖາ​ນະ​ການ​ທີ່​ຊັບ​ຊ້ອນ

• ການເຊື່ອມຕໍ່ FPC:ປະສົມປະສານກັບວົງຈອນການພິມທີ່ມີຄວາມຍືດຫຍຸ່ນ, ມັນສາມາດບັນລຸການເຊື່ອມຕໍ່ໃນຫຼາຍມຸມແລະຊ່ອງແຄບ, ເຮັດໃຫ້ມັນເປັນໂຄງການທີ່ຕ້ອງການສໍາລັບ smart wearables, ອຸປະກອນທີ່ສາມາດພັບໄດ້, ແລະຜະລິດຕະພັນອື່ນໆ.
• ການເຊື່ອມຕໍ່ແຖບ:ເຊື່ອມຕໍ່ໂດຍກົງກັບ IC ໄດເວີກັບ LCD ຜ່ານ TAB (Anisotropic Conductive Film), ຫຼຸດຜ່ອນຂໍ້ຕໍ່ເຊື່ອມຕໍ່ແລະປັບປຸງປະສິດທິພາບລະບົບສາຍສົ່ງແລະຄວາມຫມັ້ນຄົງ.
• ການເຊື່ອມຕໍ່ COG:ຜູກມັດ IC ໂດຍກົງກັບຊັ້ນໃຕ້ດິນແກ້ວຂອງ LCD, ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຂອງຂະຫນາດຜະລິດຕະພັນແລະການປັບປຸງການປະສົມປະສານ, ເຊິ່ງເປັນວິທີການເຊື່ອມຕໍ່ຫຼັກສໍາລັບອຸປະກອນ Portable ຊັ້ນສູງ.
• ການເຊື່ອມຕໍ່ COF:IC ໄດ້ຖືກຫຸ້ມຫໍ່ຢູ່ໃນຮູບເງົາທີ່ມີຄວາມຍືດຫຍຸ່ນແລະຫຼັງຈາກນັ້ນຖືກຜູກມັດກັບ LCD, ມີທັງຄວາມຍືດຫຍຸ່ນແລະການເຊື່ອມໂຍງສູງ, ປັບຕົວກັບຄວາມຕ້ອງການຂອງຈໍສະແດງຜົນຂອງ bezels ແຄບແລະຄວາມລະອຽດສູງ.
• ຂົວ COG ITO:ການອອກແບບຂົວພິເສດເພີ່ມປະສິດຕິພາບເສັ້ນທາງສົ່ງສັນຍານ, ປະຕິບັດໄດ້ດີເລີດໃນ LCDs ຂະຫນາດໃຫຍ່ແລະມີຄຸນນະພາບສູງ.

ອີງໃສ່ໂຄງປະກອບໂຄງສ້າງທີ່ອຸດົມສົມບູນແລະເຕັກໂນໂລຢີການເຊື່ອມຕໍ່ທີ່ເຊື່ອຖືໄດ້, CNK, ໃນຖານະວິສາຫະກິດທີ່ມີຄຸນນະພາບສູງໃນພາກສະຫນາມຂອງຈໍສະແດງຜົນ TFT ຂອງຈີນ, ສະຫນອງການແກ້ໄຂການສະແດງທີ່ມີຄຸນນະພາບສູງຢ່າງຕໍ່ເນື່ອງສໍາລັບອຸດສາຫະກໍາຕ່າງໆ. ໃນບົດຄວາມຕໍ່ໄປ, ພວກເຮົາຈະສືບຕໍ່ສໍາຫຼວດການຈັດປະເພດແລະຮູບແບບການສະແດງຂອງ LCDs, ສະນັ້ນຢູ່ tuned!
