LCM Backlight: ພາລະບົດບາດທີ່ສໍາຄັນຂອງກອບພາດສະຕິກແລະ tape ສອງດ້ານ

ໃນເທກໂນໂລຍີການສະແດງທີ່ທັນສະ ໄໝ, ຈໍສະແດງຜົນຂອງແຫຼວ (ຈໍ LCD) ເຮັດຫນ້າທີ່ເປັນສ່ວນປະກອບຫຼັກ, ແລະການປະຕິບັດໂດຍລວມຂອງມັນສ່ວນໃຫຍ່ແມ່ນຂຶ້ນກັບໂມດູນປະສົມປະສານທີ່ຢູ່ເບື້ອງຫຼັງ - LCM (LCD Module). LCM ປະສົມປະສານອຸປະກອນການສະແດງໄປເຊຍກັນຂອງແຫຼວ, ວົງຈອນການຂັບລົດ, ອົງປະກອບໂຄງສ້າງ, ແລະໄຟ backlight ເຂົ້າໄປໃນໂມດູນທີ່ສົມບູນ, ມີຜົນກະທົບທີ່ສະຫວ່າງຂອງ backlight ໂດຍກົງກໍານົດຄຸນນະພາບສາຍຕາສຸດທ້າຍຂອງຈໍສະແດງຜົນ. ພາຍໃນໂຄງສ້າງທີ່ສັບສົນຂອງ backlight, ອົງປະກອບເຊັ່ນ: ກອບພາດສະຕິກແລະ tape ສອງດ້ານເຮັດວຽກຮ່ວມກັນກັບພາກສ່ວນຫຼັກເຊັ່ນ: ຟິມ optical ແລະແຫຼ່ງແສງສະຫວ່າງລວມເພື່ອຮັບປະກັນຄວາມຫມັ້ນຄົງແລະການປະຕິບັດ optical ຂອງໂມດູນ.

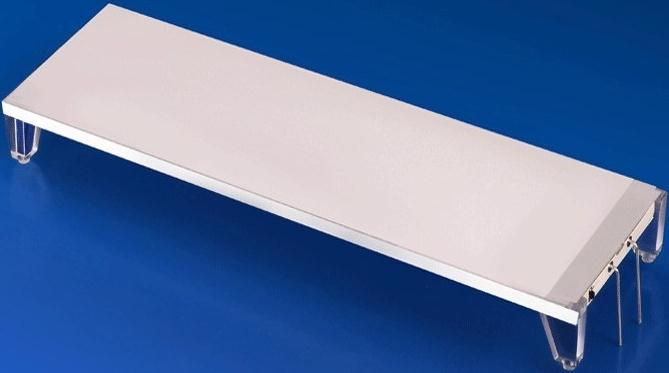

Backlight: ພື້ນຖານຂອງການສະແດງພາບ

ແສງ backlight (BackLight) ຕັ້ງຢູ່ທາງຫລັງຂອງຫນ້າຈໍຜລຶກຂອງແຫຼວ, ແລະຫນ້າທີ່ຫຼັກຂອງມັນແມ່ນການປ່ຽນແຫຼ່ງແສງສະຫວ່າງຂອງຈຸດເຂົ້າໄປໃນແຫຼ່ງແສງສະຫວ່າງທີ່ເປັນເອກະພາບແລະສະຫວ່າງ. ການອອກແບບ optical ຂອງມັນມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມສອດຄ່ອງຂອງຄວາມສະຫວ່າງ, ກົງກັນຂ້າມ, ແລະການປະຕິບັດສີຂອງໂມດູນທັງຫມົດ, ເຊິ່ງເປັນສິ່ງສໍາຄັນໂດຍສະເພາະສໍາລັບໂມດູນການສະແດງສີ (ໂມດູນສະແດງ TFT). Backlight ປົກກະຕິປະກອບດ້ວຍແຫຼ່ງແສງສະຫວ່າງ, ແຜ່ນນໍາທາງແສງສະຫວ່າງ, ຫຼາຍຊັ້ນຂອງຮູບເງົາ optical, ກອບພາດສະຕິກໂຄງສ້າງ, ແລະກະດານແສງສະຫວ່າງຂັບລົດ, ທັງຫມົດປະສົມປະສານຢ່າງລະມັດລະວັງ. ການປະດິດສ້າງຢ່າງຕໍ່ເນື່ອງໃນຂົງເຂດນີ້ໂດຍຜູ້ຜະລິດຈໍ LCD ຊັ້ນນໍາຈໍານວນຫຼາຍໃນປະເທດຈີນແມ່ນອີງໃສ່ຄວາມເຂົ້າໃຈຢ່າງເລິກເຊິ່ງກ່ຽວກັບບົດບາດຂອງແຕ່ລະອົງປະກອບ.

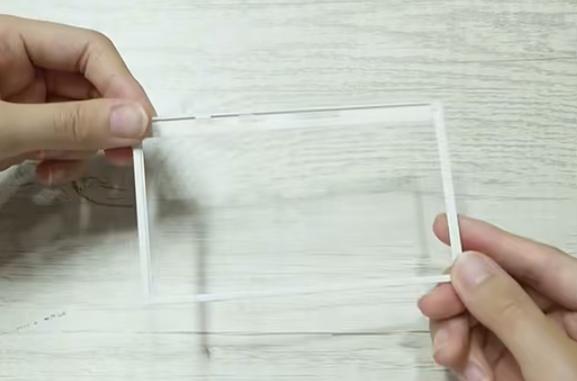

ກອບພາດສະຕິກ: ຜູ້ປົກຄອງຄູ່ຂອງ Optics ແລະໂຄງສ້າງ

ກອບພາດສະຕິກເຮັດຫນ້າທີ່ເປັນໂຄງກະດູກຂອງ backlight, ບໍ່ພຽງແຕ່ສະຫນັບສະຫນູນກົນຈັກທີ່ສໍາຄັນແລະການປົກປ້ອງ, ແຕ່ຍັງປະຕິບັດຫນ້າທີ່ການຄຸ້ມຄອງ optical ທີ່ສໍາຄັນ. ທາງເລືອກຂອງວັດສະດຸແມ່ນເຫມາະສົມກັບການອອກແບບຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ:

URZ2501 ວັດສະດຸ:ສະຫນອງຄຸນສົມບັດສະທ້ອນແສງແລະສະກັດກັ້ນແສງສະຫວ່າງທີ່ດີເລີດ, ຖືກນໍາໃຊ້ທົ່ວໄປໃນໂມດູນການສະແດງສີລະຫວ່າງກາງຫາສູງ (ໂມດູນສະແດງ TFT) ເພື່ອເພີ່ມຄວາມຄົມຊັດແລະຄວາມບໍລິສຸດຂອງສີ.

PC ວັດສະດຸສີຂາວ:ມັກຈະຖືກນໍາໃຊ້ໃນການອອກແບບ backlight ດ້ານຂ້າງ, ອໍານວຍຄວາມສະດວກໃຫ້ຄວາມກະທັດຮັດຂອງຫນ້າຈໍ LCD.

PC ສີຂາວ + Fiberglass ວັດສະດຸ:ເສີມຂະຫຍາຍຄວາມເຂັ້ມງວດຂອງໂຄງສ້າງຂອງຜະລິດຕະພັນ backlight ດ້ານລຸ່ມ, ທີ່ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາທີ່ມີຄວາມຕ້ອງການຄວາມຫນ້າເຊື່ອຖືທີ່ເຂັ້ມງວດ.

ໃນໂຄງການທີ່ກ່ຽວຂ້ອງກັບຫນ້າຈໍ LCD ທີ່ກໍາຫນົດເອງ, ການອອກແບບແລະການຄັດເລືອກວັດສະດຸຂອງກອບພາດສະຕິກເປັນກຸນແຈເພື່ອບັນລຸຜົນກະທົບທາງ optical ສະເພາະແລະສະເພາະກົນຈັກ.

ເທບສອງດ້ານ: ຜູ້ຊ່ຽວຊານດ້ານກາວປິດບັງແລະປ້ອງກັນແສງສະຫວ່າງ

tape ສອງດ້ານມີບົດບາດທີ່ຂາດບໍ່ໄດ້ເປັນ "ກາວ" ໃນການປະກອບ LCM. ມັນຮັບຜິດຊອບສໍາລັບການຮັບປະກັນຮູບເງົາ optical ພາຍໃນເຊັ່ນ: ແຜ່ນນໍາພາແສງສະຫວ່າງ, ຟິມກະຈາຍ, ແລະຮູບເງົາປັບປຸງຄວາມສະຫວ່າງ, ແລະໃນທີ່ສຸດການຜູກມັດແສງ backlight ກັບຫນ້າຈໍ LCD.

ເທບສອງດ້ານທໍາມະດາ:ມີຢູ່ໃນຊັ້ນຍ່ອຍຕ່າງໆ (ເຊັ່ນ: ບໍ່ມີສານຍ່ອຍ, PET) ແລະທາງເລືອກຄວາມຫນາ (0.03-0.30 ມມ). ເມື່ອເຊື່ອມຕໍ່ຫນ້າຈໍ LCD ໂຄງສ້າງ COG, ການເລືອກ tape ສອງດ້ານທີ່ມີຄວາມຫນາທີ່ເຫມາະສົມສາມາດປ້ອງກັນຄວາມກົດດັນຂອງເບາະແລະປ້ອງກັນການປະກົດຕົວຂອງຈຸດສີຂາວ.

ເທບສອງດ້ານ ດຳ-ຂາວ:ນີ້ແມ່ນອຸປະກອນທີ່ເປັນປະໂຫຍດທີ່ມີດ້ານສີດໍາສໍາລັບການສະກັດແສງສະຫວ່າງແລະດ້ານສີຂາວສໍາລັບການສະທ້ອນ, ປະຕິບັດສາມວຽກງານຂອງການຍຶດຕິດ, ການສະກັດແສງສະຫວ່າງແລະການສະທ້ອນ. ມັນມັກຈະຖືກນໍາໃຊ້ເພື່ອກໍານົດພື້ນທີ່ສະແດງທີ່ມີປະສິດທິພາບຂອງໂມດູນການສະແດງສີ (ໂມດູນສະແດງ TFT) ແລະເພື່ອຮັບປະກັນວົງຈອນທີ່ມີຄວາມຍືດຫຍຸ່ນ (FPC), ເຮັດໃຫ້ມັນເປັນອົງປະກອບທີ່ສໍາຄັນສໍາລັບການປັບປຸງຄວາມຊັດເຈນຂອງເຂດແດນແລະຄວາມຫນ້າເຊື່ອຖືໂດຍລວມ.

ສະຫຼຸບ

ພາຍໃນລະບົບທີ່ຊັດເຈນຂອງ LCM, ຈາກໄຟ LED ທີ່ປ່ອຍແສງສະຫວ່າງແລະແຜ່ນນໍາທາງໄປສູ່ການສ້ອມແຊມພລາສຕິກແລະ tape ສອງດ້ານ, ແຕ່ລະອົງປະກອບປະຕິບັດຫນ້າທີ່ເປັນເອກະລັກແລະບໍ່ສາມາດທົດແທນໄດ້. ພວກເຂົາເຮັດວຽກຮ່ວມກັນໃນການປະສານງານທີ່ຊັດເຈນ, ແລະການບໍ່ມີຫຼືຂໍ້ບົກພ່ອງຂອງການເຊື່ອມຕໍ່ດຽວຈະສົ່ງຜົນກະທົບຕໍ່ການປະຕິບັດແລະຄວາມຫນ້າເຊື່ອຖືໂດຍລວມ. ມູນຄ່າຂອງກອບພລາສຕິກແລະ tape ສອງດ້ານແມ່ນຊັດເຈນຢູ່ໃນການສົມທົບທີ່ຂາດບໍ່ໄດ້ຂອງພວກເຂົາກັບອົງປະກອບຫຼັກອື່ນໆເຊັ່ນ: backlight ແລະຫນ້າຈໍ LCD, ລວບລວມເປັນພື້ນຖານຂອງໂມດູນຈໍສະແດງຜົນທີ່ຫມັ້ນຄົງ, ປະສິດທິພາບແລະມີຄຸນນະພາບສູງ.
