ຈາກແຫຼ່ງແສງສະຫວ່າງເຖິງຄຸນນະພາບຂອງຮູບພາບ: backlight ແມ່ນ "ວິລະຊົນດ້ານຫລັງ" ທີ່ແທ້ຈິງຂອງໂມດູນ LCD.

ເມື່ອຄົນເວົ້າກ່ຽວກັບຈໍສະແດງຜົນ LCD, ສິ່ງທໍາອິດທີ່ຢູ່ໃນໃຈມັກຈະເປັນພຽງແຕ່ "ຫນ້າຈໍ." ແຕ່ Module Crystal Liquid (LCM) ສົມບູນແມ່ນຫຼາຍກ່ວາພຽງແຕ່ເປັນກະດານໄປເຊຍກັນຂອງແຫຼວ. ມັນປະສົມປະສານ ICs ໄດເວີ, PCB, ແລະອົງປະກອບທີ່ສໍາຄັນທີ່ມັກຈະຖືກມອງຂ້າມ: backlight.

Backlight: "ເຄື່ອງຈັກແສງສະຫວ່າງ" ທີ່ຕັ້ງຢູ່ຫລັງຫນ້າຈໍ

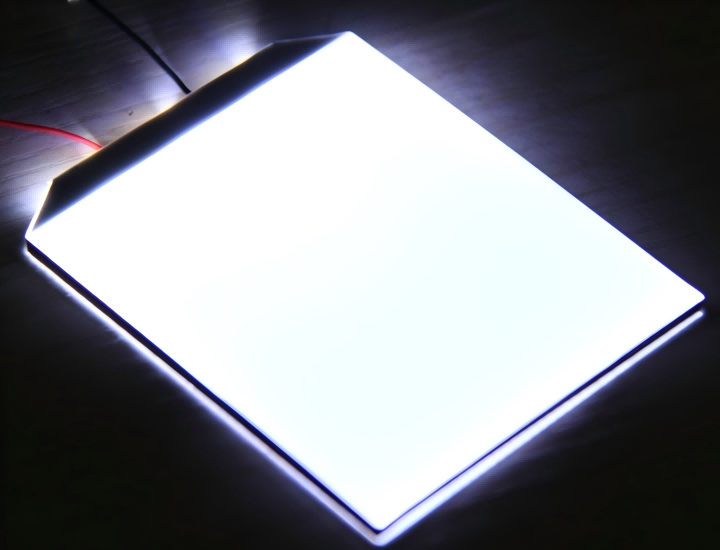

ວັດສະດຸຜລຶກຂອງແຫຼວຕົວມັນເອງບໍ່ປ່ອຍແສງສະຫວ່າງ. ມັນເຮັດຫນ້າທີ່ຄ້າຍຄືກັບ "ວາວແສງສະຫວ່າງ", ອີງໃສ່ລະບົບ backlight ເພື່ອໃຫ້ຄວາມສະຫວ່າງກ່ອນທີ່ມັນຈະສະແດງຮູບພາບ. ວຽກງານຫຼັກຂອງ backlight ແມ່ນເພື່ອປ່ຽນຈຸດຫຼືແຫຼ່ງແສງສະຫວ່າງເສັ້ນເຂົ້າໄປໃນແຫຼ່ງແສງສະຫວ່າງພື້ນຜິວທີ່ເປັນເອກະພາບສູງ.

ຄວາມສະຫວ່າງ, ຄວາມເປັນເອກະພາບ, ອຸນຫະພູມສີ, ການບໍລິໂພກພະລັງງານ — ທຸກໆດ້ານຂອງປະສົບການການເບິ່ງທີ່ທ່ານສັງເກດເຫັນໄດ້ທັນທີແມ່ນສະຫນັບສະຫນູນໂດຍເຕັກໂນໂລຊີ backlight.

Disassembling the backlight: ຊຸດຂອງລະບົບ optical ທີ່ຊັດເຈນ

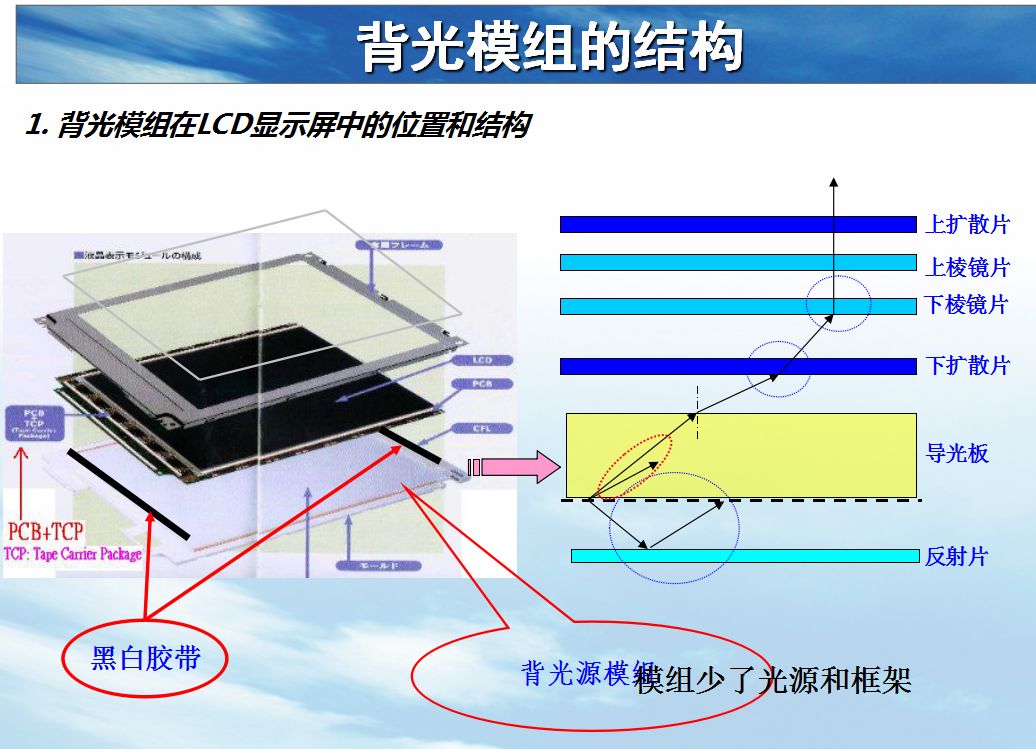

ແສງ backlight ທີ່ມີປະສິດທິພາບສູງແມ່ນຜົນມາຈາກວິທະຍາສາດວັດສະດຸທີ່ກ້າວຫນ້າແລະວິສະວະກໍາ optical ທີ່ຊັດເຈນ. ອົງປະກອບຫຼັກຂອງມັນປະກອບມີ:

ແຫຼ່ງແສງ:ຕົ້ນກໍາເນີດຂອງແສງ, ການກໍານົດອຸນຫະພູມພື້ນຖານຂອງສີ backlight, ຄວາມສະຫວ່າງ, ແລະອາຍຸຍືນ.

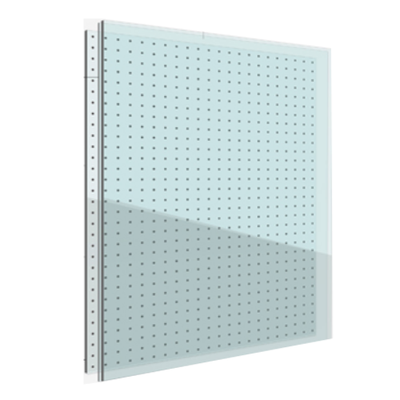

Light Guide Plate (LGP):ກຸນແຈໃນການກະຈາຍແສງສະຫວ່າງທີ່ເປັນເອກະພາບ. ຈຸດໆທີ່ມີໂຄງສ້າງຈຸນລະພາກຢູ່ດ້ານລຸ່ມກະແຈກກະຈາຍແສງທີ່ເຂົ້າມາຈາກຂອບຂອງຍົນທັງໝົດ. ໂດຍປົກກະຕິແລ້ວຈຸດທີ່ເຮັດດ້ວຍແມ່ພິມທີ່ມີຄວາມແມ່ນຍໍາຈະໃຫ້ປະສິດທິພາບ optical ດີກວ່າຈຸດພິມແບບດັ້ງເດີມ.

ຊຸດຟິມ Optical:ແຜ່ນ Diffuser, ຮູບເງົາປັບປຸງຄວາມສະຫວ່າງ (BEF), ແລະແຜ່ນສະທ້ອນແສງເຮັດວຽກຮ່ວມກັນເພື່ອກໍາຈັດຈຸດຮ້ອນ, ປັບປຸງປະສິດທິພາບຂອງແສງສະຫວ່າງດ້ານຫນ້າ, ແລະຮັບປະກັນຄວາມເປັນເອກະພາບ.

ກອບໂຄງສ້າງແລະກະດານແສງສະຫວ່າງ:ສະຫນອງການສະຫນັບສະຫນູນກົນຈັກທີ່ຫມັ້ນຄົງແລະການເຊື່ອມຕໍ່ໄຟຟ້າທີ່ເຊື່ອຖືໄດ້.

ອີງຕາມໂຄງສ້າງ, backlights ຕົກຢູ່ໃນສອງເສັ້ນທາງເຕັກໂນໂລຢີຕົ້ນຕໍ:

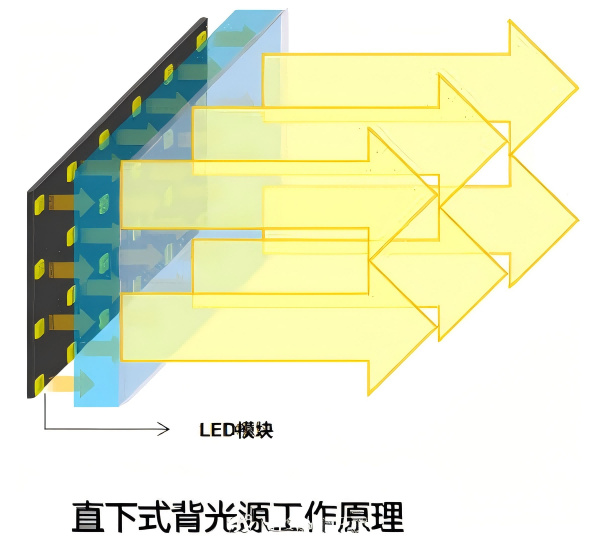

ແສງໂດຍກົງ:ແຖວ LED ແມ່ນຖືກຈັດໃສ່ໂດຍກົງພາຍໃຕ້ແຜ່ນນໍາພາແສງສະຫວ່າງສໍາລັບການ illumination ໂດຍກົງ. ນີ້ສະຫນອງຄວາມສະຫວ່າງສູງແລະສະຫນັບສະຫນູນການຄວບຄຸມການ dimming ທ້ອງຖິ່ນ.

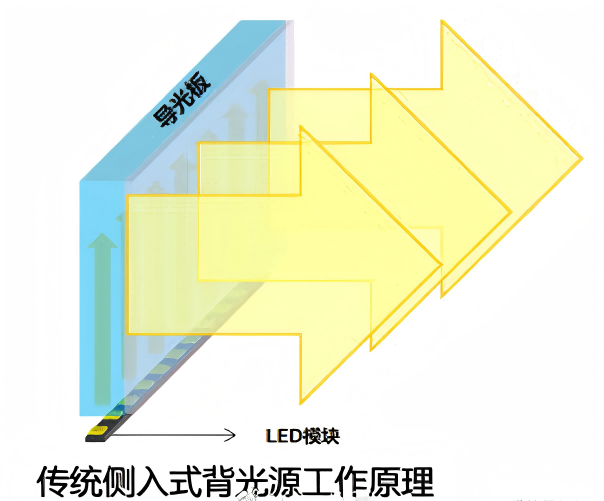

ຂອບໄຟ:ແຖບໄຟ LED ຖືກວາງຢູ່ດ້ານຂ້າງຂອງແຜ່ນແນະນໍາແສງສະຫວ່າງ. ແສງສະຫວ່າງເຂົ້າມາຈາກຂອບແລະຖືກສະທ້ອນໄປຂ້າງຫນ້າຜ່ານແຜ່ນ, ເຮັດໃຫ້ນີ້ເປັນກຸນແຈເພື່ອບັນລຸການອອກແບບທີ່ບາງທີ່ສຸດ.

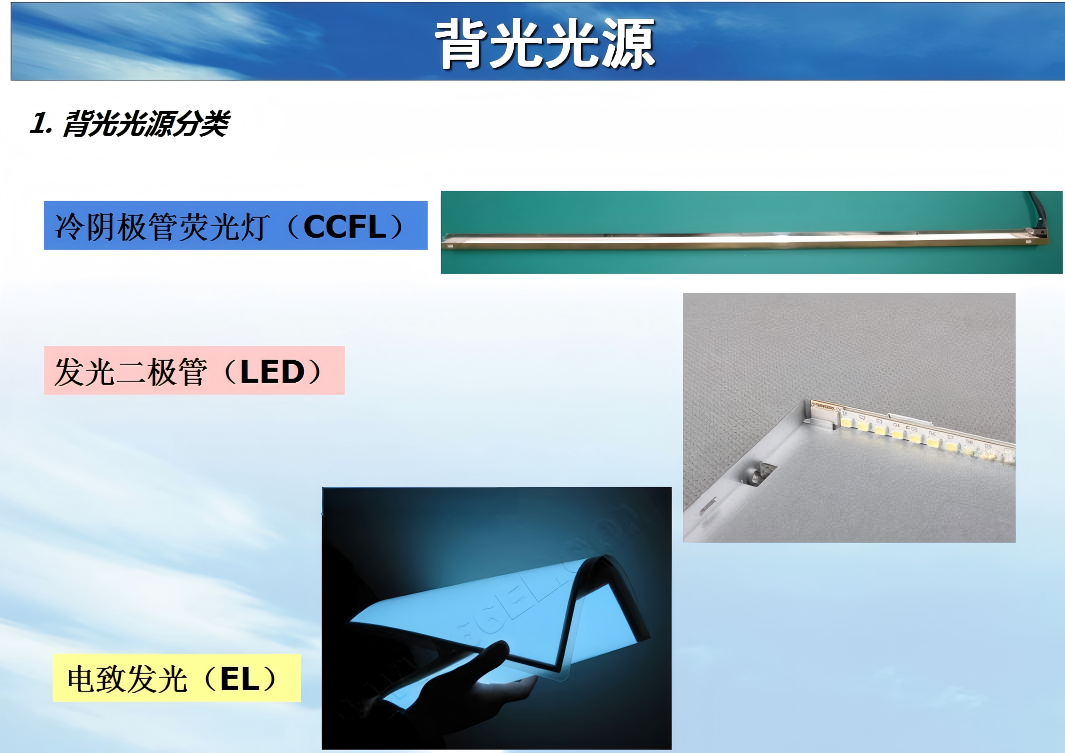

ສາມປະເພດຂອງແຫຼ່ງແສງສະຫວ່າງ, ແຕ່ລະຄົນມີຄວາມໄດ້ປຽບຂອງຕົນເອງ.

ແສງຫຼັງ LED:ຄວາມສະຫວ່າງສູງ, ອາຍຸຍືນຍາວ (ຫຼາຍກວ່າ 30,000 ຊົ່ວໂມງສໍາລັບຂອບໄຟ), ການໃຊ້ພະລັງງານຕໍ່າ, ແລະຮູບແບບທີ່ອ່ອນໂຍນ. ມັນເປັນທາງເລືອກຕົ້ນຕໍສໍາລັບທຸກສິ່ງທຸກຢ່າງຈາກອຸປະກອນເອເລັກໂຕຣນິກຜູ້ບໍລິໂພກກັບການສະແດງອຸດສາຫະກໍາ.

EL (Electroluminescent) Backlighting:ບາງທີ່ສຸດ, ເປັນເອກະພາບຢ່າງສົມບູນໃນທົ່ວພື້ນຜິວ, ແລະມີຄວາມຍືດຫຍຸ່ນ / ງໍໄດ້. ມັນຍັງຄົງເປັນສິ່ງທີ່ຂາດບໍ່ໄດ້ສໍາລັບ LCDs ທີ່ກໍາຫນົດເອງແລະຄໍາຮ້ອງສະຫມັກຈໍສະແດງຜົນທີ່ມີຄວາມຍືດຫຍຸ່ນ.

CCFL (ໂຄມໄຟ fluorescent Cathode ເຢັນ) Backlighting:ສ່ວນໃຫຍ່ຖືກທົດແທນໂດຍ LEDs ໃນຜະລິດຕະພັນຜູ້ບໍລິໂພກ, ແຕ່ຍັງມີຄຸນຄ່າໃນການນໍາໃຊ້ການສະແດງແບບມືອາຊີບບາງຢ່າງເນື່ອງຈາກການອີ່ມຕົວຂອງສີທີ່ດີເລີດແລະຄວາມເປັນເອກະພາບ.

ສະຫຼຸບດ້ານວິຊາການ

Backlight ແມ່ນຫຼາຍກ່ວາພຽງແຕ່ອົງປະກອບຂອງແສງ. ຈາກການເລືອກວັດສະດຸແລະການອອກແບບ optical ໄປຫາທາງເລືອກຂອງແຫຼ່ງແສງສະຫວ່າງແລະການປັບປຸງຂະບວນການໂຄງສ້າງ, ທຸກໆລາຍລະອຽດປະກອບສ່ວນເຂົ້າໃນການປະຕິບັດສຸດທ້າຍຂອງຈໍສະແດງຜົນ.

ສໍາລັບຜູ້ຜະລິດທີ່ຊອກຫາຈໍສະແດງຜົນທີ່ມີຄຸນນະພາບສູງ, ຄວາມຊໍານານຢ່າງເລິກເຊິ່ງໃນເຕັກໂນໂລຢີ backlight ແມ່ນພື້ນຖານສໍາລັບຄວາມແຕກຕ່າງຂອງຜະລິດຕະພັນ, ຕອບສະຫນອງຄວາມຕ້ອງການຂອງ LCDs ທີ່ກໍາຫນົດເອງລະດັບສູງ, ແລະຮັບປະກັນວ່າທຸກໆຫນ້າຈໍຈະໃຫ້ຄໍາຫມັ້ນສັນຍາດ້ານສາຍຕາຂອງມັນ.

ຈາກແຫຼ່ງແສງສະຫວ່າງເຖິງຄຸນນະພາບຂອງຮູບພາບ, ແສງ backlight ແມ່ນ hero ທີ່ແທ້ຈິງຂອງໂມດູນ LCD. ຄວາມເຂົ້າໃຈເທກໂນໂລຍີ backlight ແມ່ນ, ໃນທີ່ສຸດ, ຄວາມເຂົ້າໃຈສິ່ງທີ່ເຮັດໃຫ້ການສະແດງຜົນດີ.
